【基本】電気理論の基礎（問題セット01）

【問題セット01】電気理論の基礎10問です。

KR-001～KR-010までの10問です。

1 / 10

カテゴリー: 電気の基礎理論

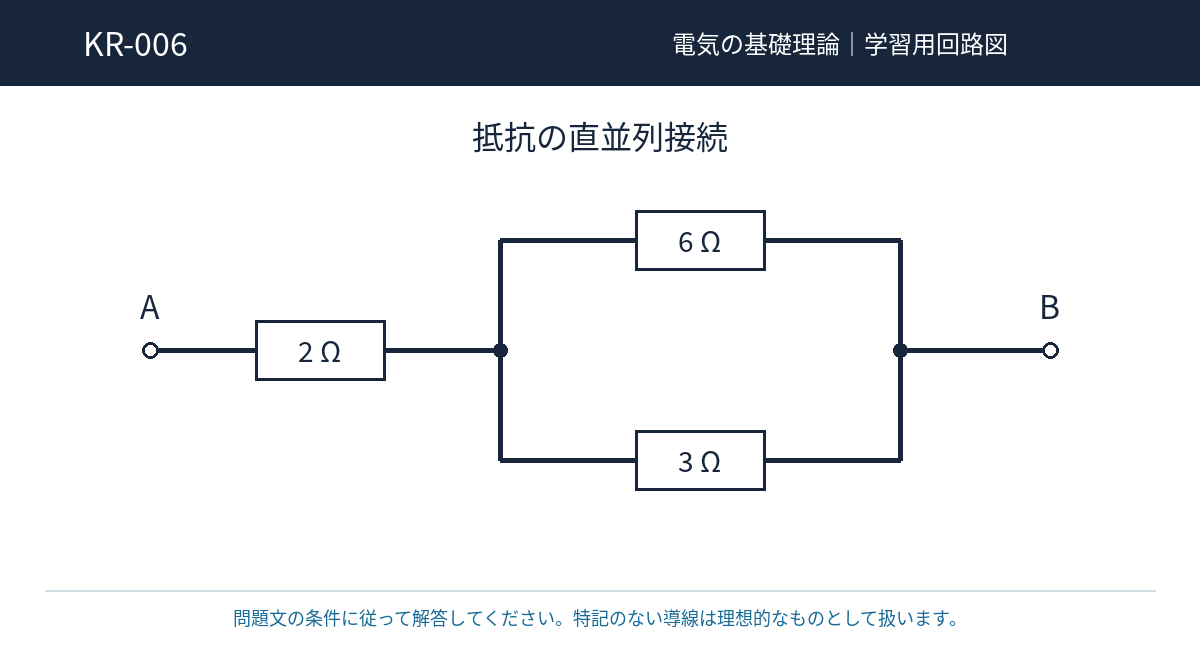

図の直並列回路で、A–B間の合成抵抗は。導線の抵抗は無視する。

11 Ω

5 Ω

2 Ω

4 Ω

2 / 10

カテゴリー: 電気の基礎理論

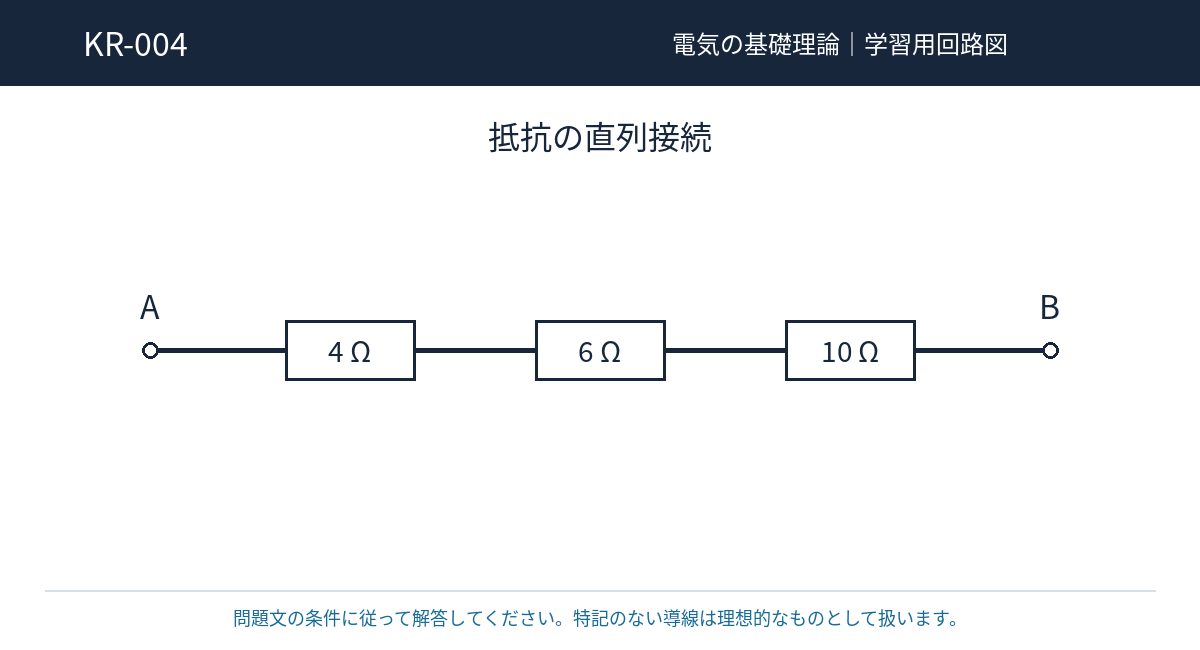

図の3個の抵抗を直列接続した回路で、A–B間の合成抵抗は。導線の抵抗は無視する。

20 Ω

10 Ω

2 Ω

24 Ω

3 / 10

カテゴリー: 電気の基礎理論

図の接続点に8 Aと3 Aが流れ込み、5 AとIが流れ出している。Iの大きさは。

10 A

0 A

16 A

6 A

4 / 10

カテゴリー: 電気の基礎理論

6 Ωの抵抗に直流24 Vを加えたとき、流れる電流は。

18 A

4 A

0.25 A

144 A

5 / 10

カテゴリー: 電気の基礎理論

15 Ωの抵抗器に直流2 Aを流すために必要な電圧は。

17 V

7.5 V

13 V

30 V

6 / 10

カテゴリー: 電気の基礎理論

図は4 Ωと8 Ωを直列接続し、全体に直流60 Vを加えた回路である。8 Ωの抵抗に加わる電圧は。

20 V

60 V

40 V

30 V

7 / 10

カテゴリー: 電気の基礎理論

図のスイッチSを閉じたとき、A–B間の合成抵抗は。スイッチと導線の抵抗は0 Ωとする。

10 Ω

0 Ω

15 Ω

5 Ω

8 / 10

カテゴリー: 電気の基礎理論

直流100 Vを加えると5 Aが流れる抵抗器の抵抗値は。

20 Ω

95 Ω

0.05 Ω

500 Ω

9 / 10

カテゴリー: 電気の基礎理論

図の6 Ωと3 Ωの並列回路で、A–B間の合成抵抗は。

9 Ω

2 Ω

4.5 Ω

3 Ω

10 / 10

カテゴリー: 電気の基礎理論

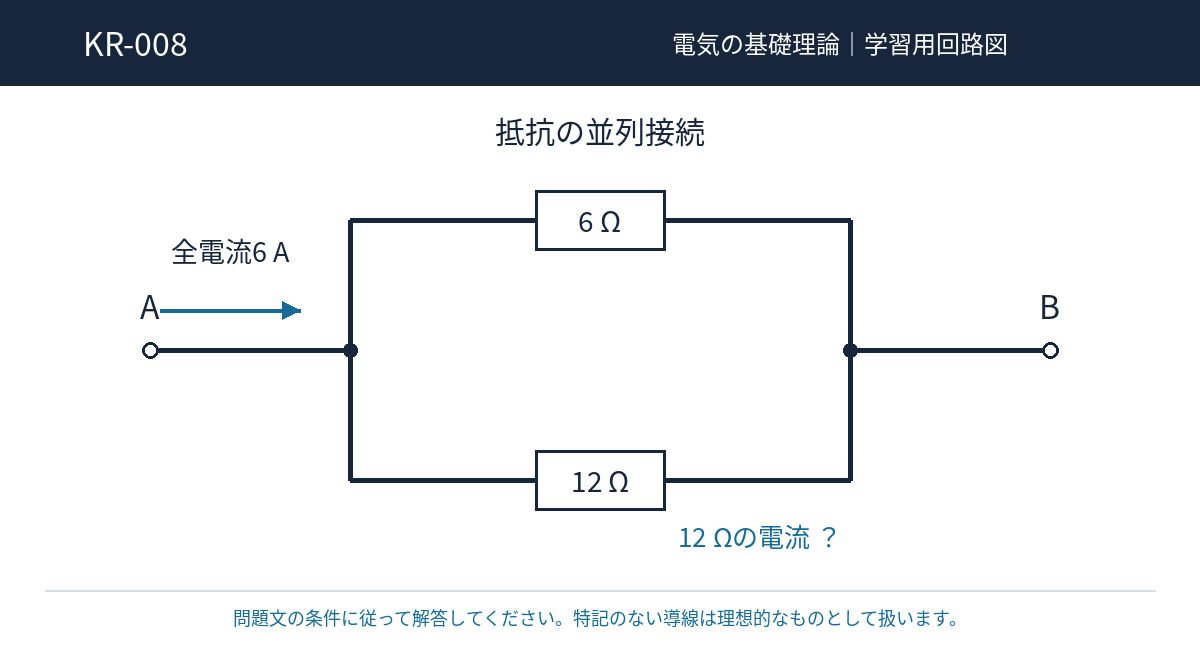

図の6 Ωと12 Ωの並列回路に流れ込む全電流は6 Aである。12 Ωの枝に流れる電流は。

4 A

1 A

3 A

2 A

あなたのスコアは

平均スコアは 90%
