【基本】電気理論の基礎（問題セット05）

【問題セット05】電気理論の基礎10問です。

KR-041 ～ KR-050 までの10問です。

1 / 10

カテゴリー: 電気の基礎理論

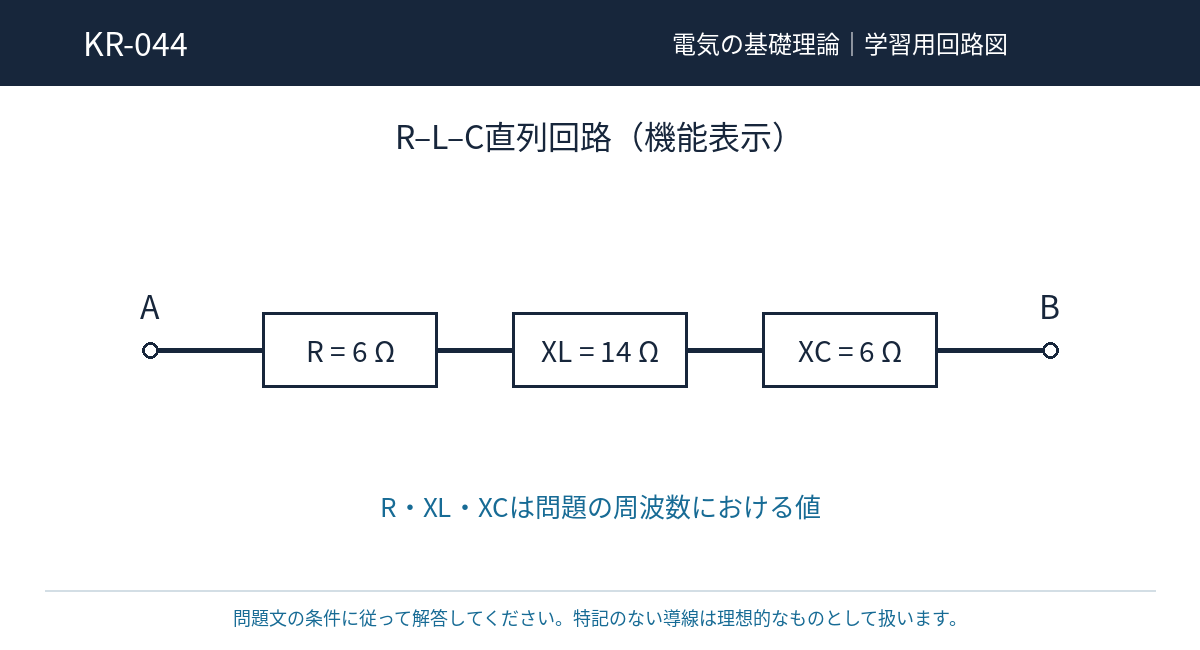

図のR–L–C直列回路のインピーダンスの大きさは。

6 Ω

26 Ω

20 Ω

10 Ω

2 / 10

カテゴリー: 電気の基礎理論

単相交流回路の実効電圧100 V、実効電流5 Aから求める皮相電力は。

20 VA

100 VA

500 VA

5,000 VA

3 / 10

カテゴリー: 電気の基礎理論

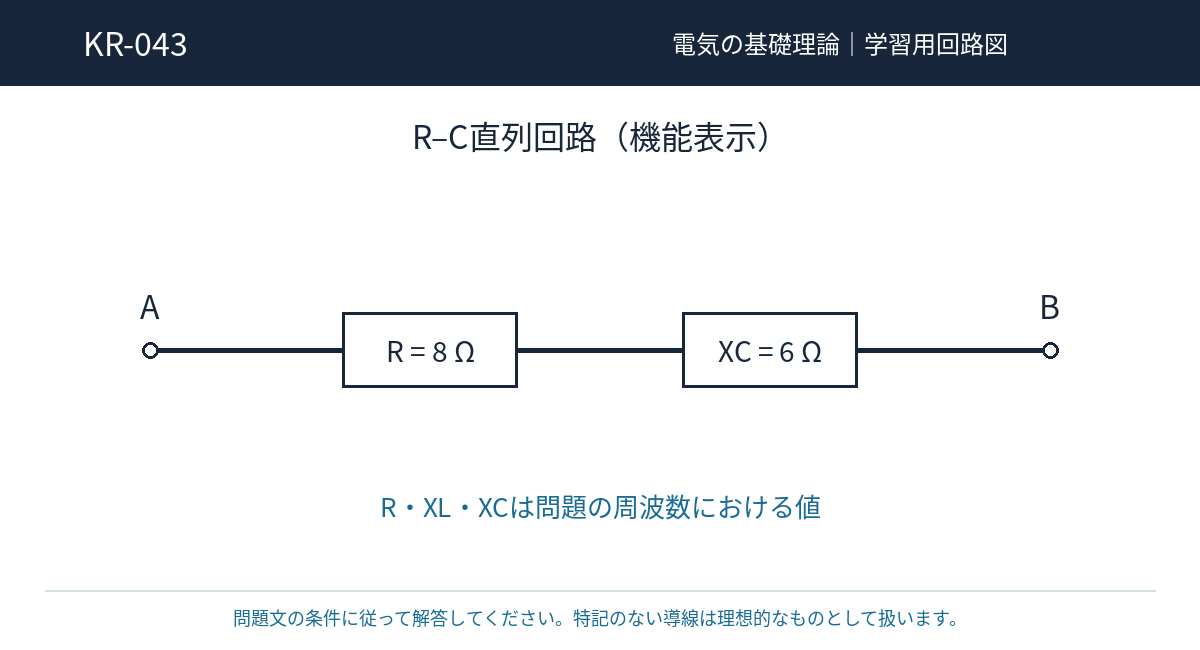

図のR–C直列回路のインピーダンスの大きさと、電流の電圧に対する位相は。

10 Ω・遅れ

2 Ω・同相

14 Ω・進み

10 Ω・進み

4 / 10

カテゴリー: 電気の基礎理論

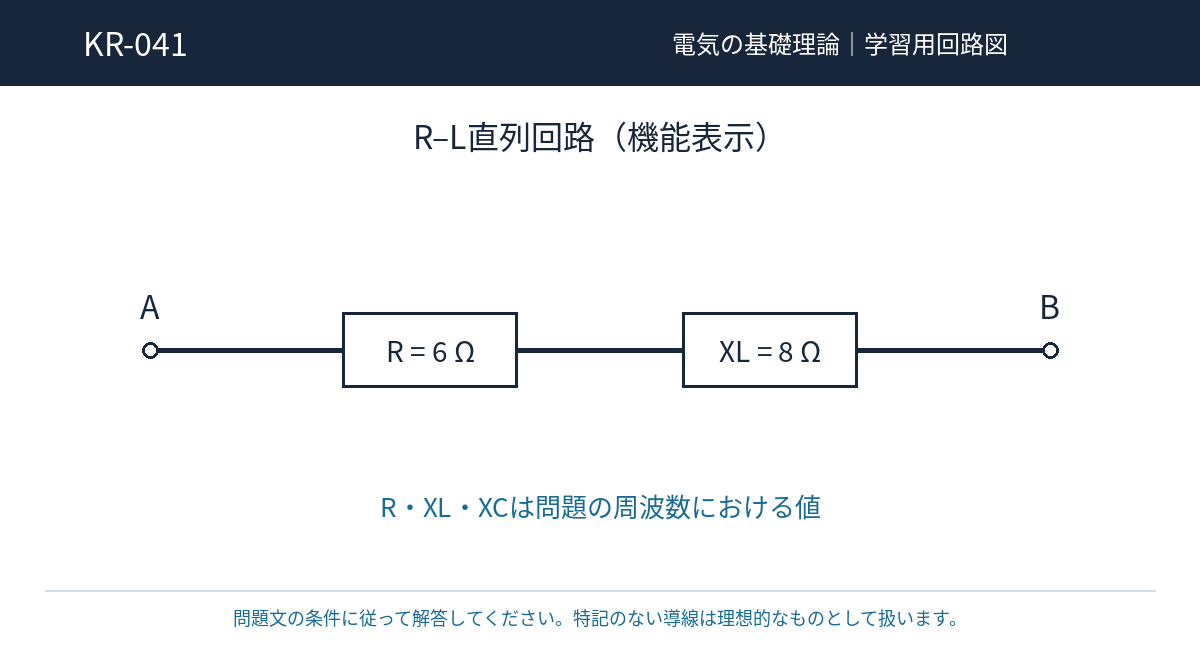

図のR–L直列回路のインピーダンスの大きさは。

2 Ω

48 Ω

10 Ω

14 Ω

5 / 10

カテゴリー: 電気の基礎理論

単相交流負荷の有効電力が400 W、皮相電力が500 VAである。力率は。

1.00

0.20

1.25

0.80

6 / 10

カテゴリー: 電気の基礎理論

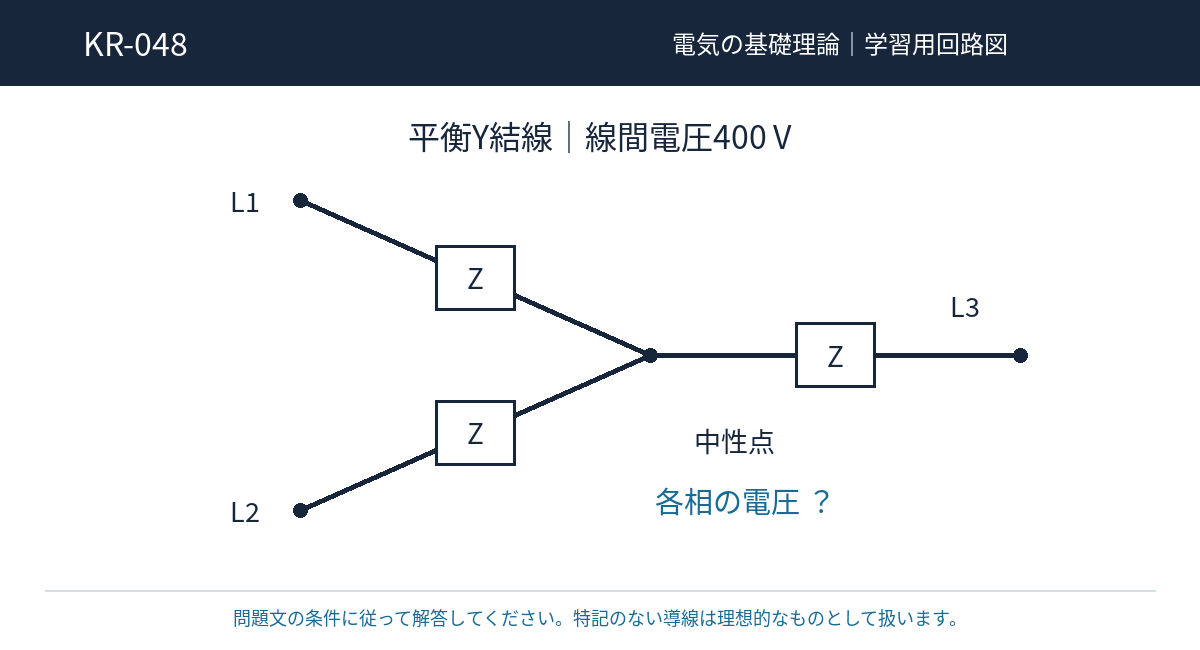

図の平衡Y結線負荷に線間電圧400 Vを加える。各相の電圧は。√3＝1.732とする。

約693 V

約231 V

400 V

約133 V

7 / 10

カテゴリー: 電気の基礎理論

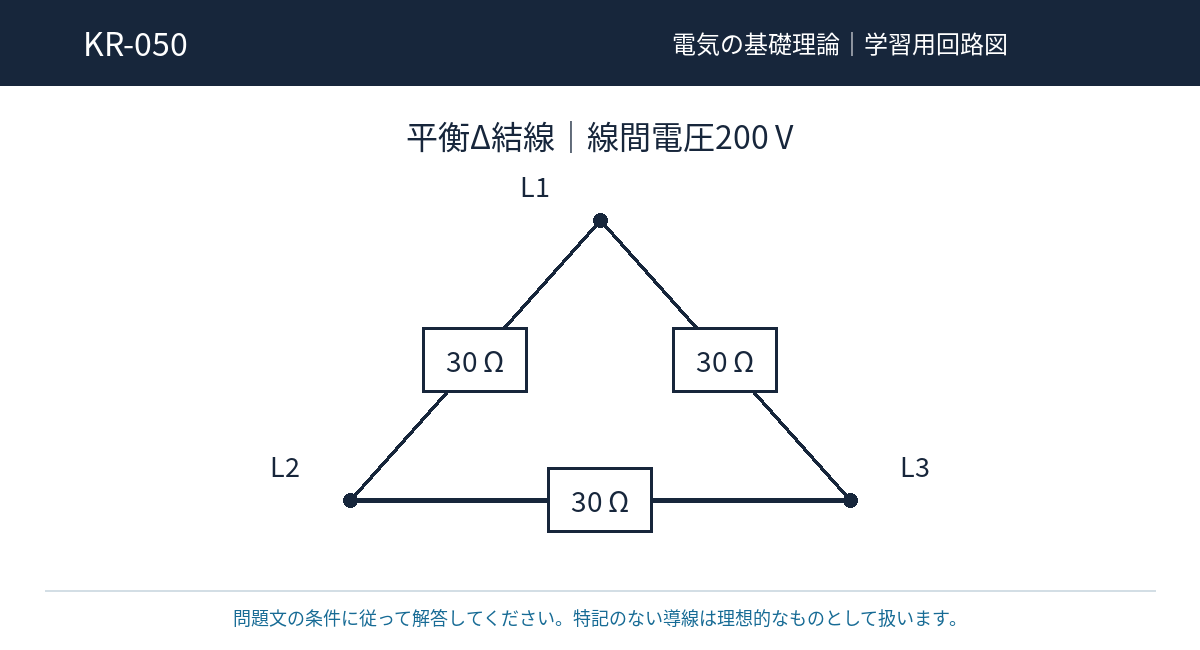

図の平衡Δ結線負荷は、各相が30 Ωの純抵抗である。線間電圧200 Vを加えたときの三相合計消費電力は。

4.0 kW

約2.31 kW

12 kW

約1.33 kW

8 / 10

カテゴリー: 電気の基礎理論

図のR–L直列回路全体の力率は。

1.00

0.80（遅れ）

0.60（進み）

0.60（遅れ）

9 / 10

カテゴリー: 電気の基礎理論

抵抗Rを含むR–L–C直列回路で、XL＝XCとなる直列共振時、インピーダンスの大きさは。Rは0より大きく、素子は理想的とする。

0 Ωになる

無限大になる

XL＋XCに等しい

Rに等しい

10 / 10

カテゴリー: 電気の基礎理論

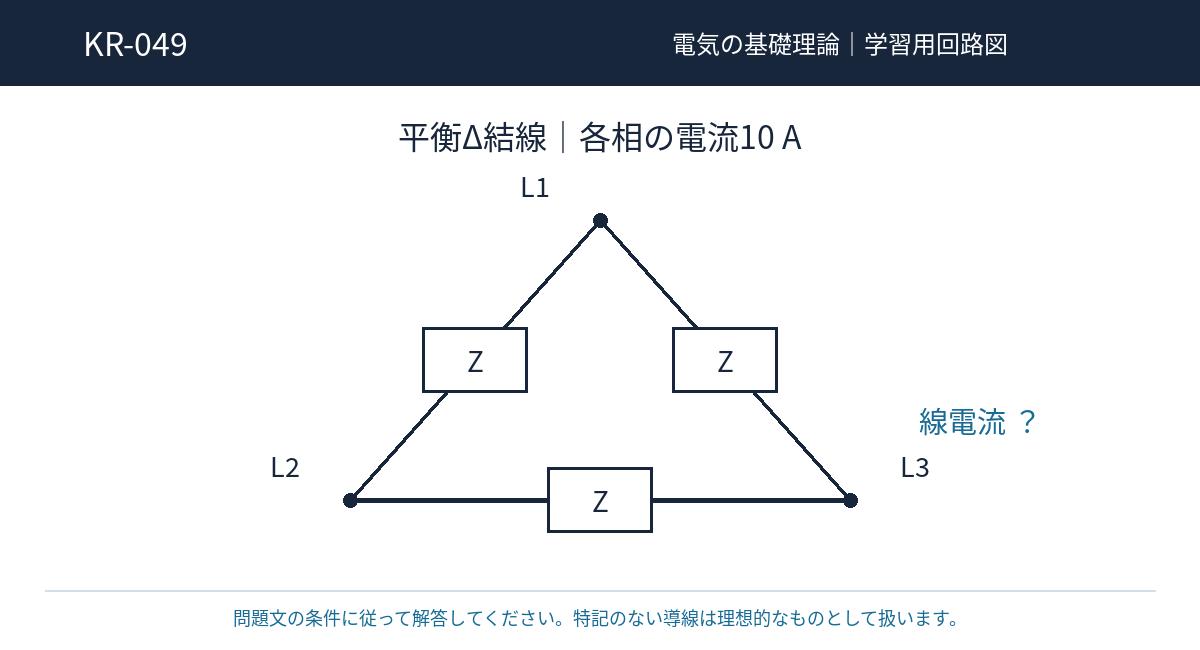

図の平衡Δ結線で、各相の負荷電流が10 Aである。線電流の大きさは。√3＝1.732とする。

約5.77 A

約17.3 A

10 A

30 A

あなたのスコアは

平均スコアは 90%
