【電工2種】配線図の基礎（05）

配線図の基礎（問題セット05）

問題として登録されているものの中からHS-041～HS-050までの10問が出題されます。

【基本】配線図（問題セット05）

【問題セット05】配線図の基礎10問です。

HS-041 ～ HS-050 までの10問です。

1 / 10

カテゴリー: 配線図

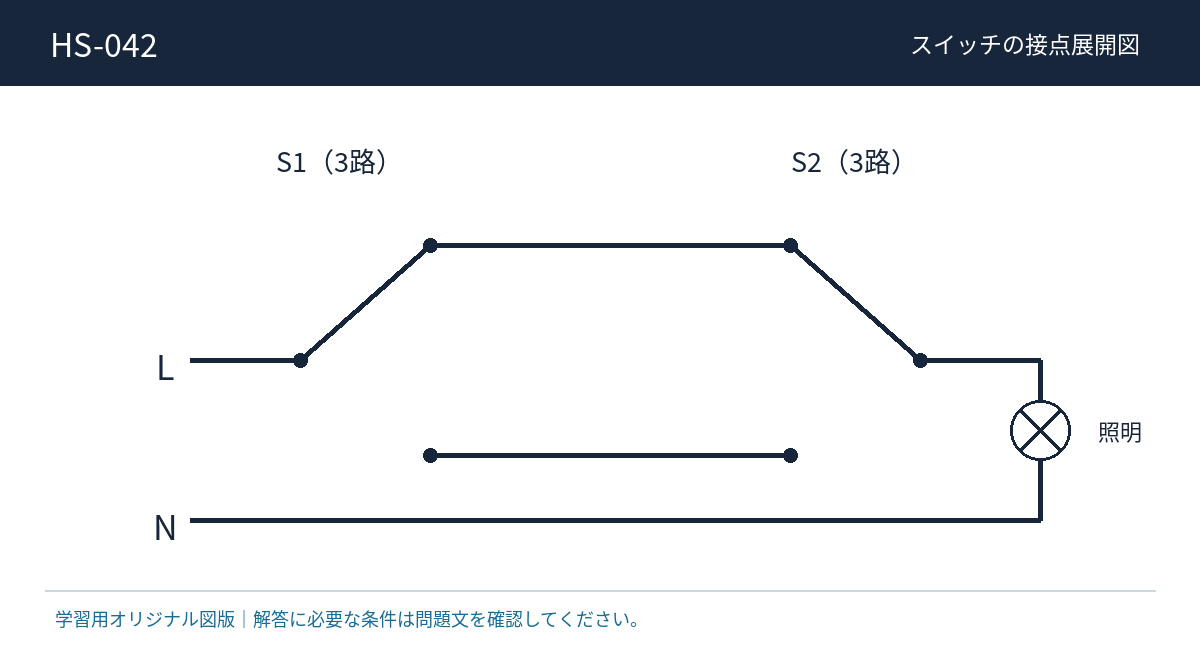

図の回路は現在点灯している。S1だけを反対位置に切り替えるとどうなるか。電源・照明・配線は正常とする。

2 / 10

カテゴリー: 配線図

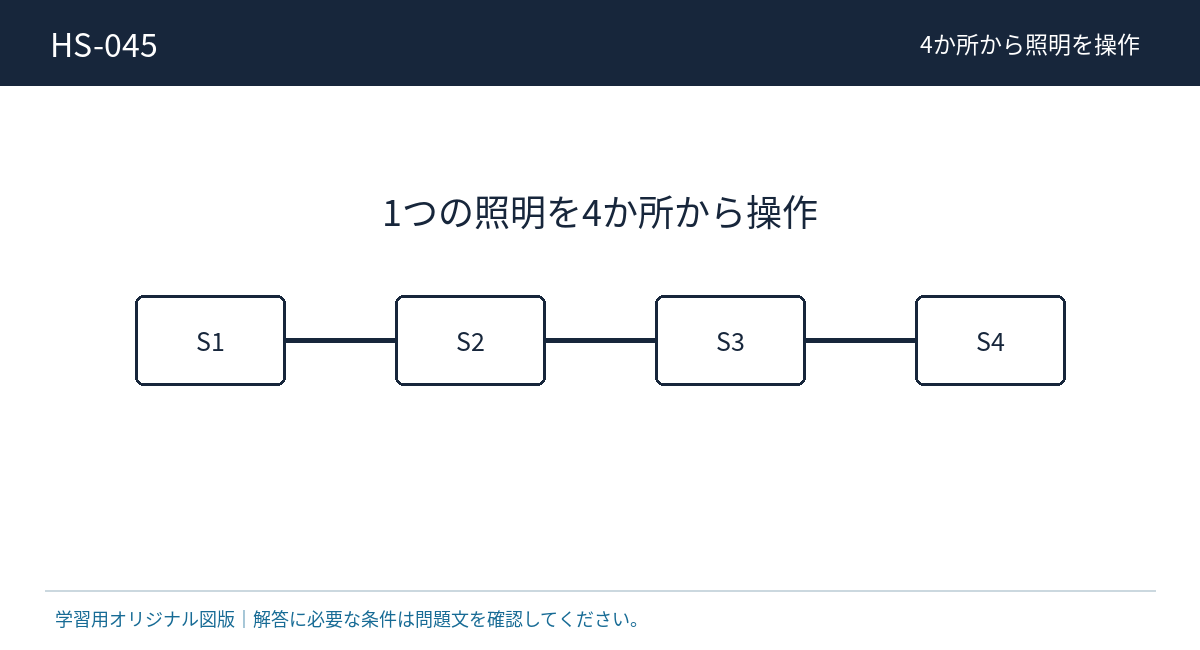

1つの照明を図のS1〜S4の4か所から、それぞれ操作できる回路を作る。通常の3路・4路スイッチのみを用いる場合の組合せは。

3 / 10

カテゴリー: 配線図

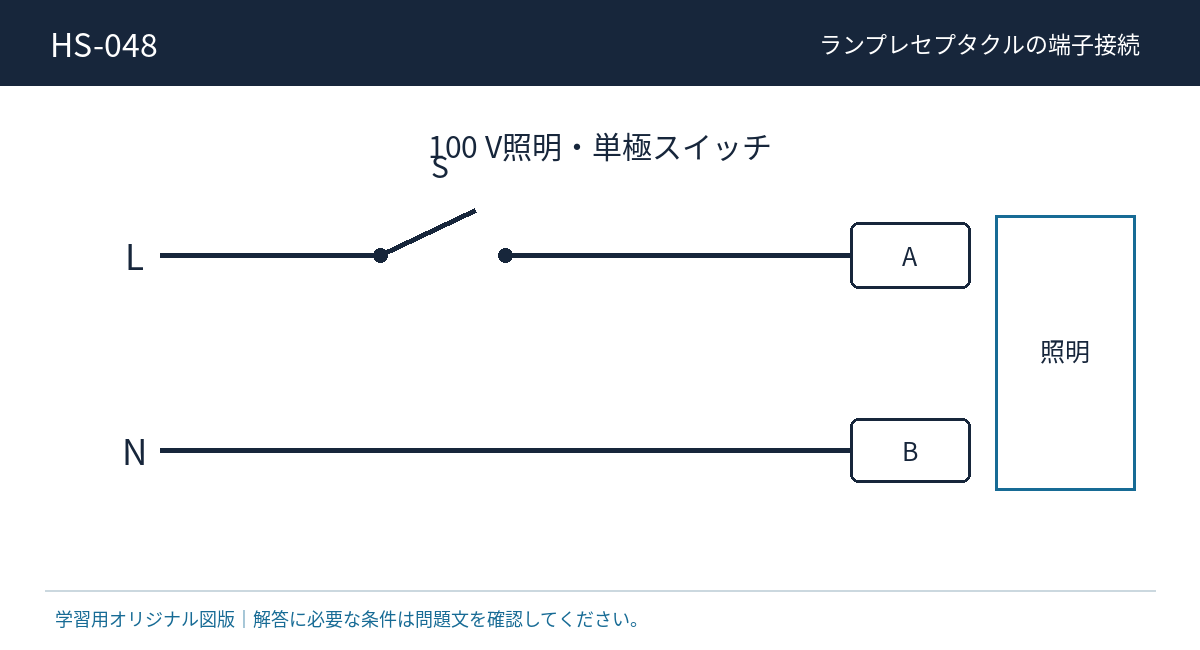

図は単極スイッチで非接地側を開閉する100 V照明回路である。ねじ込み口金用ランプレセプタクルの受金ねじ部につながる端子を接続するのはA・Bのどちらか。

4 / 10

カテゴリー: 配線図

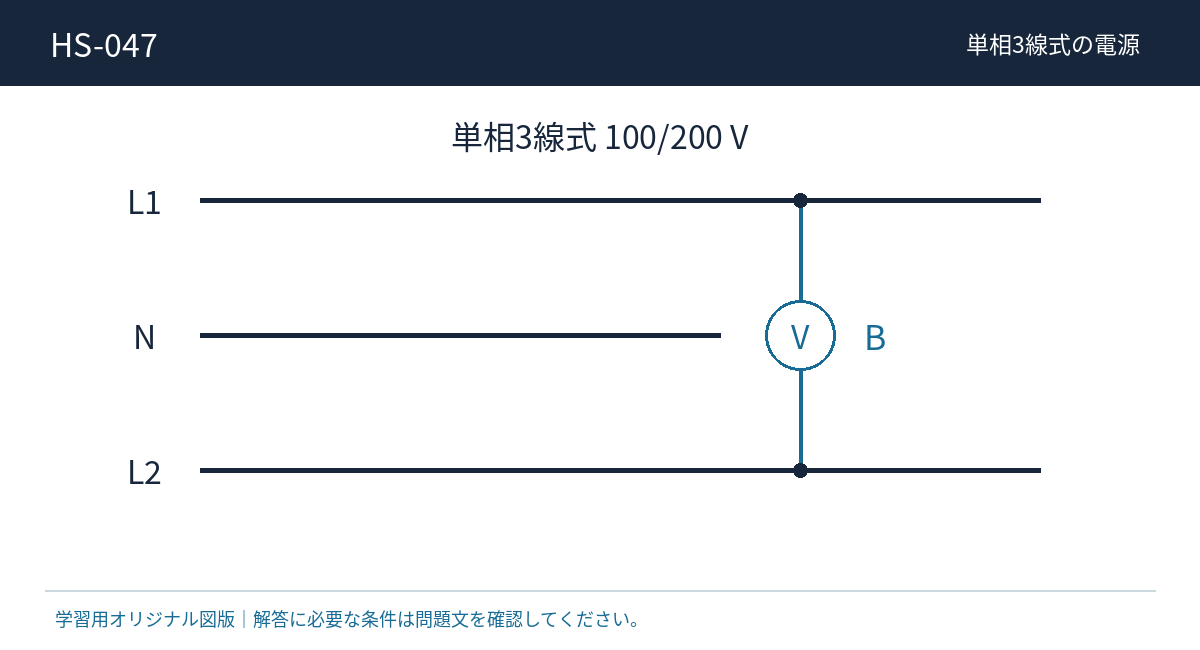

図は単相3線式100/200 V電源である。図の電圧計Bが示す電圧は。負荷や配線は正常とする。

5 / 10

カテゴリー: 配線図

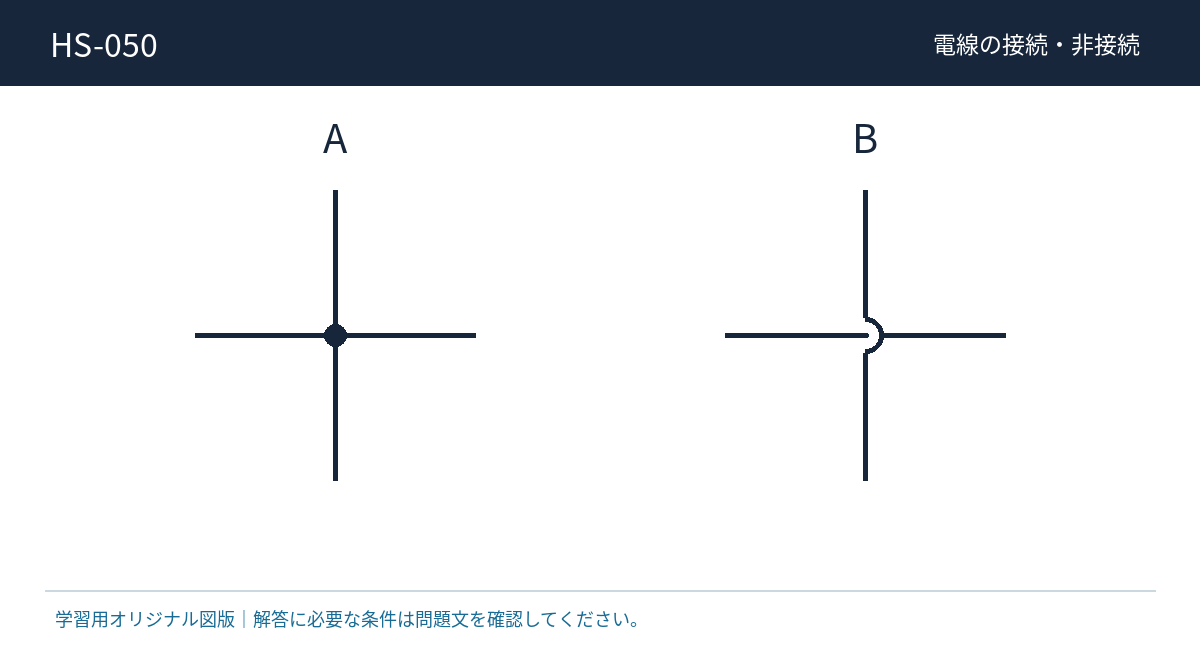

この図では黒丸が電線の接続点、半円状のまたぎが非接続の交差を表す。交差する2本の電線が電気的に接続されているのは。

6 / 10

カテゴリー: 配線図

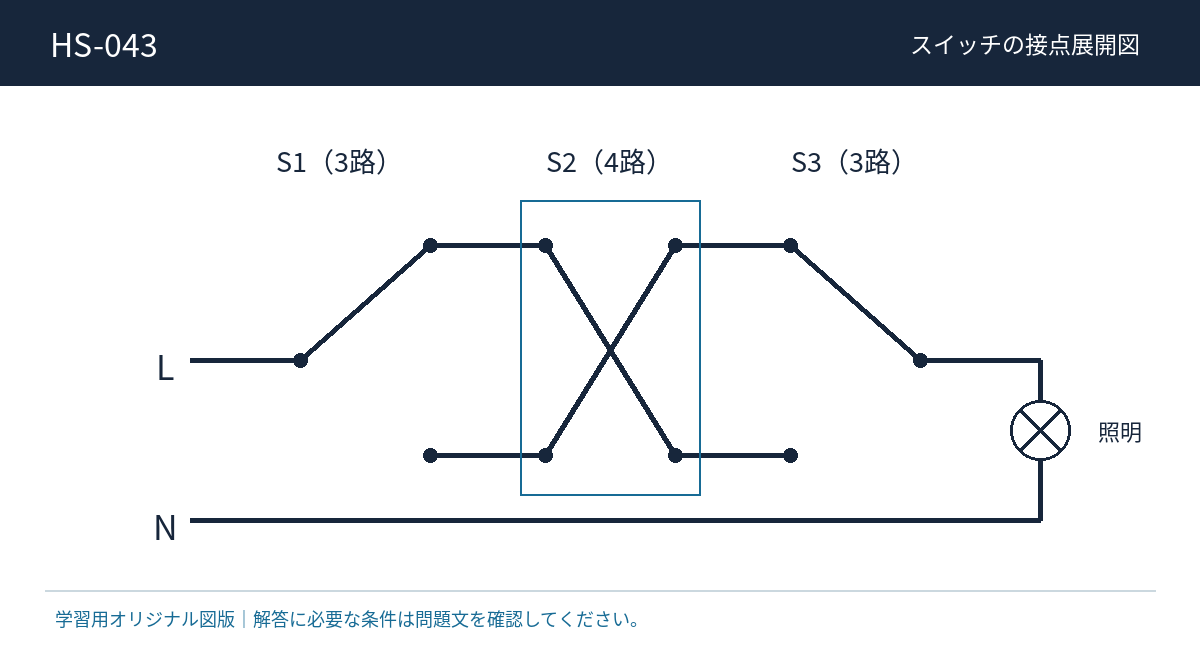

図は3か所操作回路の接点展開図である。中央S2は4路スイッチで、斜めの2本の交差点は接続しない。L・N間に正常な100 V電源があるとき、照明の状態は。

7 / 10

カテゴリー: 配線図

図の回路は現在点灯している。S1とS2の両方をそれぞれ1回ずつ反対位置に切り替えた後、照明はどうなるか。

8 / 10

カテゴリー: 配線図

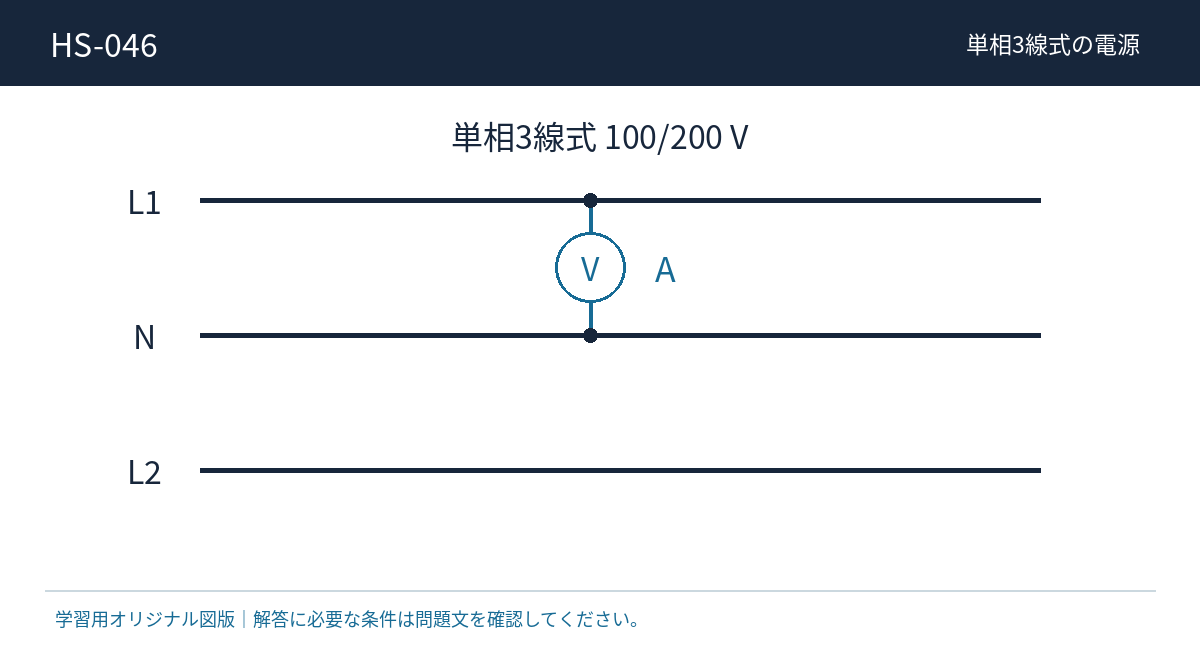

図は単相3線式100/200 V電源である。図の電圧計Aが示す電圧は。負荷や配線は正常とする。

9 / 10

カテゴリー: 配線図

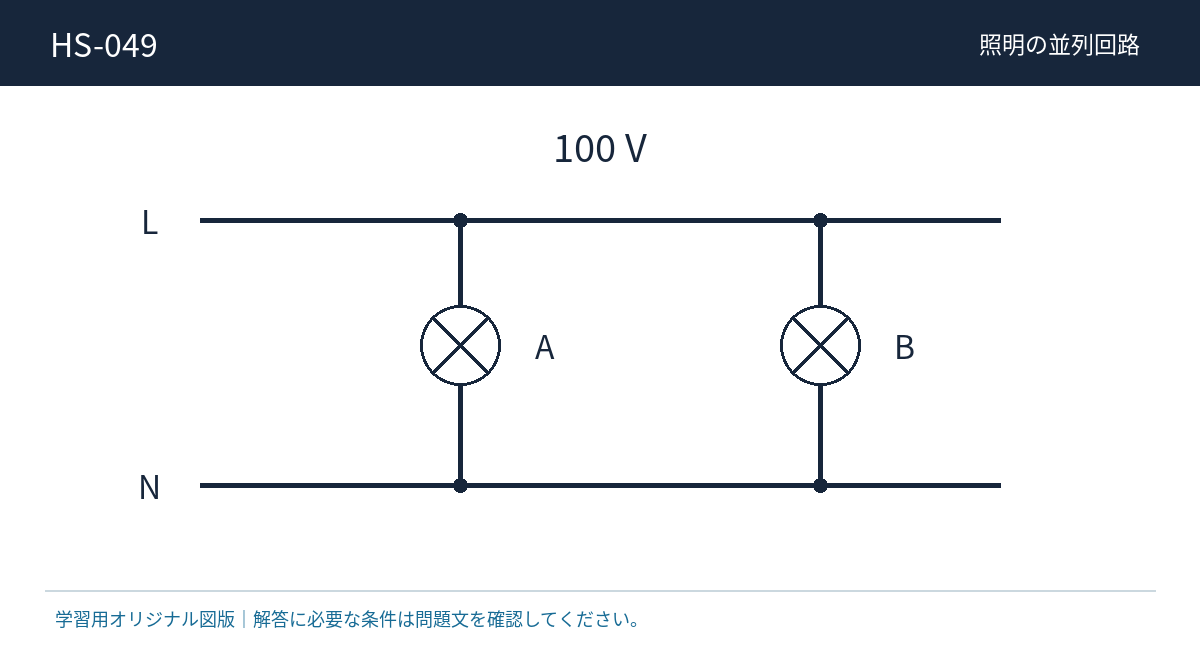

図の照明A・Bは100 V電源に並列接続されている。照明Aだけが断線故障し、Bと電源・配線は正常である。照明Bはどうなるか。

10 / 10

カテゴリー: 配線図

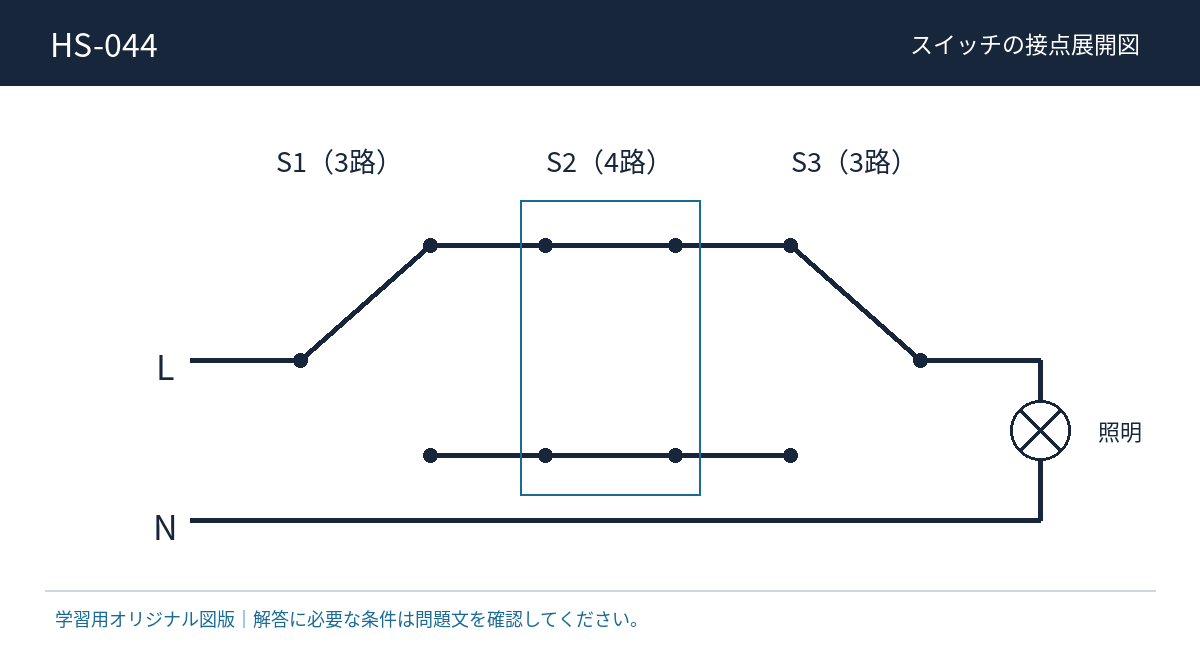

図の照明は点灯している。中央の4路スイッチS2だけを、平行接続から交差接続へ切り替えるとどうなるか。交差点は非接続とする。

あなたのスコアは

平均スコアは 90%

0%
