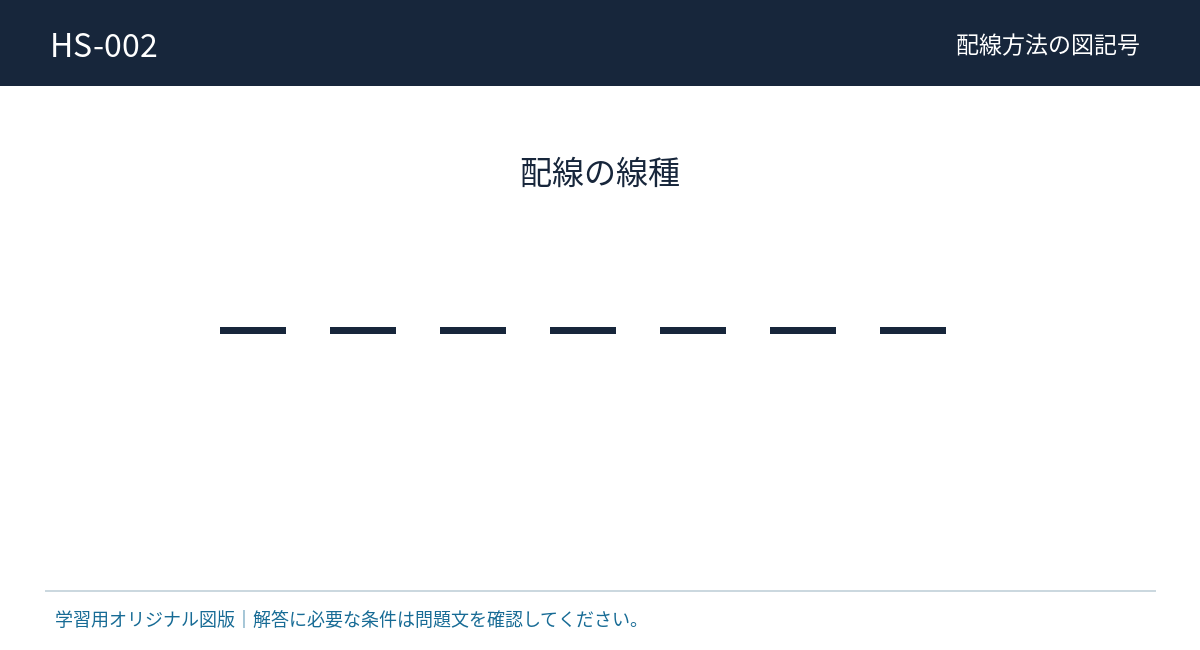

【電工2種】配線図の基礎(総合) 配線図の基礎(総合問題) 第2種電気工事士の配線図の基礎問題として登録されているものの中からランダムに20問出題されます。 質問 1234567891011121314151617181920 【基本総合】配線図(全問題) 1 / 20 カテゴリー: 配線図 図に示す図記号のコンセントは。 接地極付接地端子付コンセント 接地極付コンセント 接地端子付コンセント 引掛形コンセント 傍記表示「ET」は接地端子付を表す。「E」は接地極付であり、接地端子と接地極は区別する。 2 / 20 カテゴリー: 配線図 図に示すLDの表示がある配線設備は。 ケーブルラック 金属線ぴ フロアダクト ライティングダクト LDを付した図の線はライティングダクトを表す。照明器具に給電する設備で、ダクトに対応した照明器具の取り付け位置を変更しやすい。 3 / 20 カテゴリー: 配線図 図に示す図記号の換気扇の取り付け場所は。 二重床内 天井面 床面 壁面 外側が円形の図記号は壁付換気扇を示す。外側が四角形となる天井付換気扇と区別する。 4 / 20 カテゴリー: 配線図 図に示す図記号のスイッチの操作方法は。 ひもを引いて操作する。 周囲の明るさで自動的に操作する。 液面の上下で自動的に操作する。 圧力の変化で自動的に操作する。 黒丸にPを傍記した記号はプルスイッチを示す。ひもを引いて入切する。圧力スイッチは黒丸を円で囲んだ記号にPを付ける。 5 / 20 カテゴリー: 配線図 照明1台、単極スイッチ1個、常時通電の100 Vコンセント1個を、同じ接続箱内で結線する。全ての器具・電源から各2本を引き込み、スイッチは非接地側を開閉する。電源Lと同じ接続箇所にまとめる電線の合計本数は。 4本 5本 3本 2本 電源L、スイッチへの送り線、常時通電コンセントの非接地側線の3本をまとめる。照明への戻り線は別の接続箇所。 6 / 20 カテゴリー: 配線図 図に示す図記号の器具の働きとして、適切なものは。 照明の明るさを手動で連続的に調節する。 スイッチを切った後、一定時間遅れて消灯する。 設定した時刻に照明を点滅する。 周囲の明るさに応じて照明を自動で点滅する。 「A」を傍記した黒丸は自動点滅器を示す。周囲の明るさに応じて照明を点滅させる器具で、時刻で動作するタイムスイッチとは区別する。 7 / 20 カテゴリー: 配線図 図に示す図記号の機器は。 天井付換気扇 壁付換気扇 ルームエアコンの屋外ユニット 天井付白熱灯 外側が四角形で、その内部に換気扇の表示がある図記号は天井付換気扇を示す。壁付換気扇は外側が円形である。 8 / 20 カテゴリー: 配線図 図に示す図記号の器具は。 フロートスイッチ 電磁開閉器用押しボタン 自動点滅器 フロートレススイッチ 円内に黒丸を描きBを傍記した記号は、電磁開閉器用押しボタンを示す。電磁開閉器の操作回路に用いる。 9 / 20 カテゴリー: 配線図 図に示すRASの表示があるスイッチは。 自動点滅器 リモコンスイッチ 熱線式自動スイッチ(センサ内蔵形) 熱線式自動スイッチ(センサ別置形) RASはセンサ内蔵形の熱線式自動スイッチを示す。人の動きに伴う赤外線の変化などを検出して負荷を制御する。センサ別置形はRAで表す。 10 / 20 カテゴリー: 配線図 図に示す図記号の機器は。 リモコンリレー リモコントランス 電流計付箱開閉器 ベル用変圧器 円内のTにRを傍記した記号はリモコントランスを示す。リモコン操作回路に必要な電圧を供給する変圧器である。ベル用変圧器はBを傍記する。 11 / 20 カテゴリー: 配線図 図に示すコンセントに備えられているものの組合せは。 接地極と漏電遮断器 接地極と接地端子 接地極とタイムスイッチ 接地端子と漏電遮断器 「EET」は接地極付接地端子付を表す。「E」の接地極と「ET」の接地端子の両方を備えている。 12 / 20 カテゴリー: 配線図 図は接続前の接続箱Jを示す。1は電源の非接地側L、2は接地側N、3・4は1台の照明の両端子、5・6は1個の単極スイッチの両端子につながる電線である。スイッチで非接地側を開閉する。電源Lの電線1と直接接続する電線は。ただし、スイッチの電源側を5とする。 5 4 3 2 電源Lをスイッチの電源側5へ接続する。スイッチの他端6は照明の電線3へ接続する。 13 / 20 カテゴリー: 配線図 図に示すルームエアコンの傍記表示Oの意味は。 屋外ユニット 漏電遮断器付 接地端子付 屋内ユニット ルームエアコンの傍記Oは屋外ユニットを表す。Oは数字の0ではない。屋内ユニットはIを傍記する。 14 / 20 カテゴリー: 配線図 図に示す図記号の照明器具は。 ペンダント 壁付白熱灯 ダウンライト シャンデリア 円内に横線を1本描いた記号はペンダントを示す。天井からつり下げて使用する照明器具である。 15 / 20 カテゴリー: 配線図 図に示す図記号のものは。 配電盤 制御盤 電力量計 分電盤 長方形の内部に2本の対角線を引いた記号は配電盤を示す。対角線で区切った片側を黒く塗る分電盤の記号と区別する。 16 / 20 カテゴリー: 配線図 図は接続前の接続箱Jを示す。1は電源の非接地側L、2は接地側N、3・4は1台の照明の両端子、5・6は1個の単極スイッチの両端子につながる電線である。スイッチで非接地側を開閉する。電源Nの電線2と直接接続する電線は。 4 1 6 5 電源Nは照明の片側端子4へ直接接続する。照明のもう片側3はスイッチからの戻り線6へ接続する。 17 / 20 カテゴリー: 配線図 図に示すスイッチの傍記表示Lの意味は。 確認表示灯内蔵 熱線式自動 プルスイッチ 位置表示灯内蔵 Lは確認表示灯内蔵を表す。一般に負荷が入のときに表示灯が点灯し、照明や換気扇などの入切状態を確認するために用いる。位置表示灯内蔵はHで表す。 18 / 20 カテゴリー: 配線図 図は機能を示す単線図で、Jは接続箱を示す。接地線・予備線を除く。右側の3路スイッチを、図示を省略したもう1個の3路スイッチと組み合わせて使用する。右側スイッチの3端子は全てJを経由して接続する。区間Xの最少電線本数は。 4本 5本 3本 2本 3路スイッチには共通端子0用の1本と、切替端子1・3用の2本が必要で、合計3本。 19 / 20 カテゴリー: 配線図 図に示すRAの表示があるスイッチは。 熱線式自動スイッチ(センサ別置形) リモコンセレクタスイッチ 熱線式自動スイッチ(センサ内蔵形) 遅延スイッチ RAはセンサ別置形の熱線式自動スイッチを示す。検出用センサをスイッチ本体とは別の位置に設ける。センサ内蔵形のRASと区別する。 20 / 20 カテゴリー: 配線図 図の線種で表す配線方法は。 天井隠ぺい配線 床隠ぺい配線 露出配線 地中配線 破線は床隠ぺい配線を示す。実線の天井隠ぺい配線と区別する。 あなたのスコアは平均スコアは 16% 0% クイズを再開する 配線図 【基本】:問題セット01 問題セット02 問題セット03 問題セット04 問題セット05 【基本総合】配線図の基礎全問題集(全範囲より20問出題) 電気工事士クイズ一覧に戻る Share Facebook Twitter LinkedIn Pinterest
