【電工2種】配線図の基礎（04）

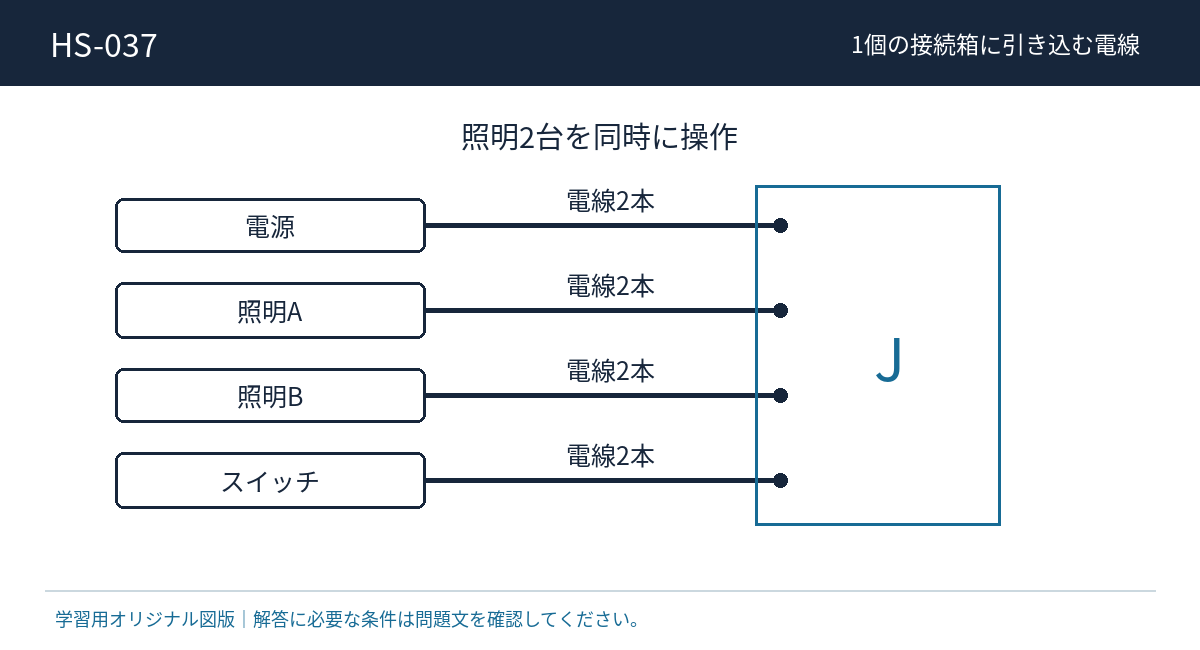

図の4本の2心ケーブルを1個の接続箱に引き込み、照明A・Bを並列接続して1個の単極スイッチで同時に点滅させる。接地線はない。接続箱内の、互いに独立した接続箇所はいくつか。

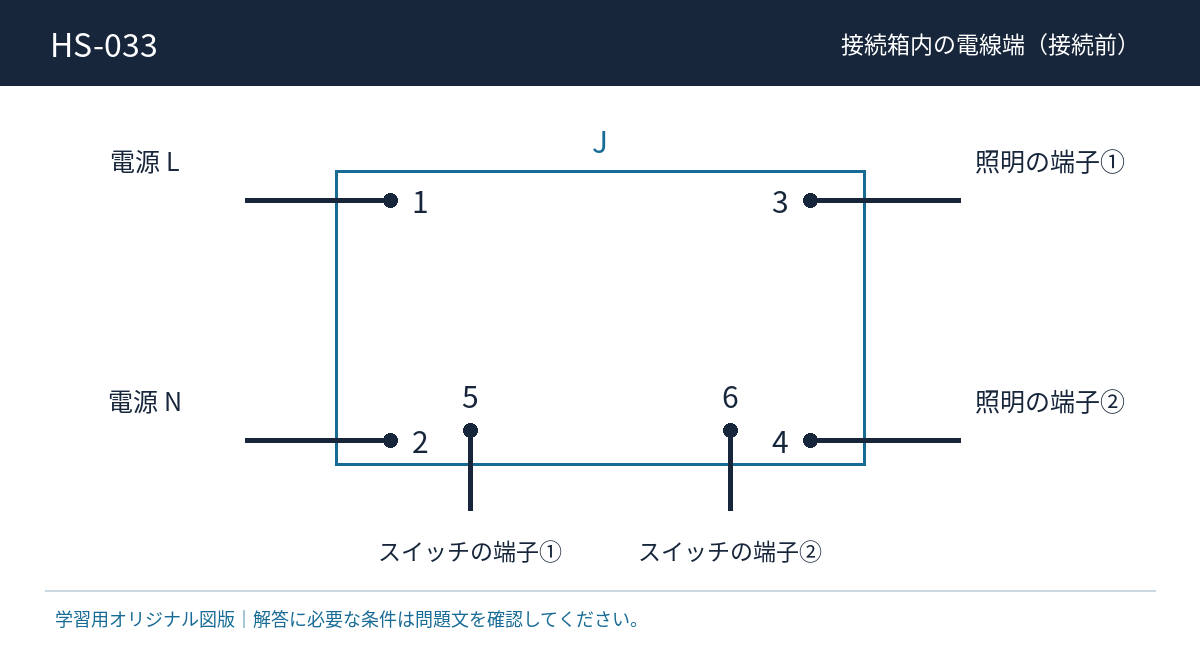

図は接続前の接続箱Jを示す。1は電源の非接地側L、2は接地側N、3・4は1台の照明の両端子、5・6は1個の単極スイッチの両端子につながる電線である。スイッチで非接地側を開閉する。電源Nの電線2と直接接続する電線は。

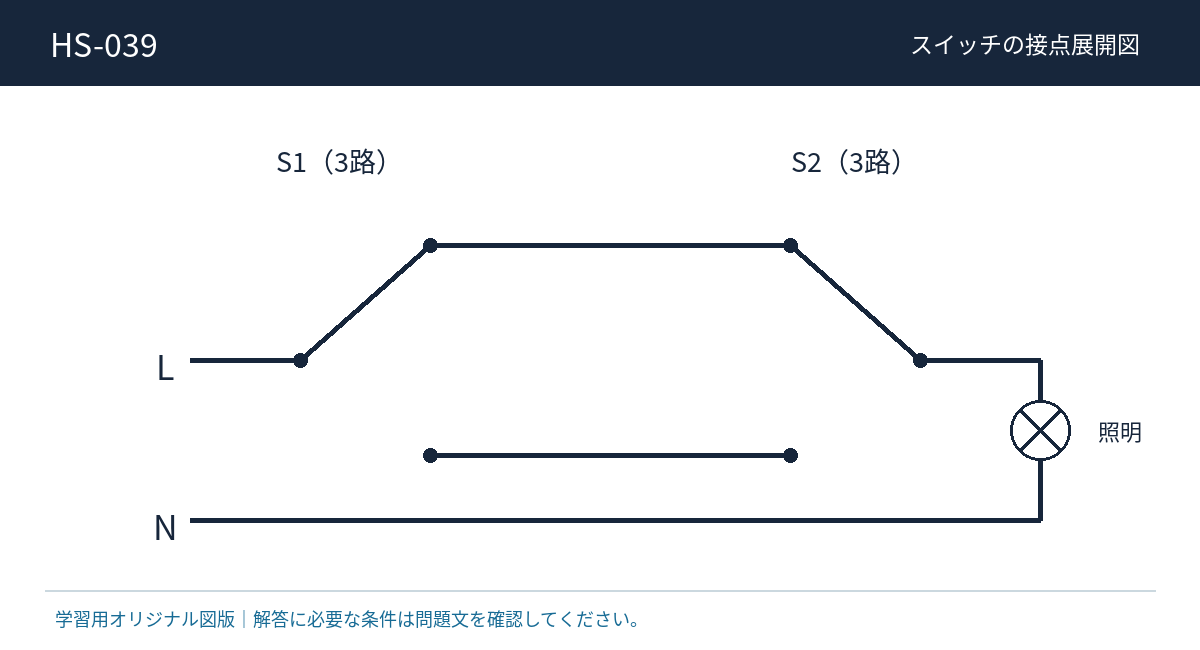

図は3路スイッチ2個の接点を展開した回路図である。Lは非接地側、Nは接地側で、電源は正常、照明は健全とする。図示の接点位置で照明はどうなるか。

図は接続前の接続箱Jを示す。1は電源の非接地側L、2は接地側N、3・4は1台の照明の両端子、5・6は1個の単極スイッチの両端子につながる電線である。スイッチで非接地側を開閉する。電線1と5、電線2と4を接続した。残る正しい接続の組合せは。

図は接続前の接続箱Jを示す。1は電源の非接地側L、2は接地側N、3・4は1台の照明の両端子、5・6は1個の単極スイッチの両端子につながる電線である。スイッチで非接地側を開閉する。電源Lの電線1と直接接続する電線は。ただし、スイッチの電源側を5とする。

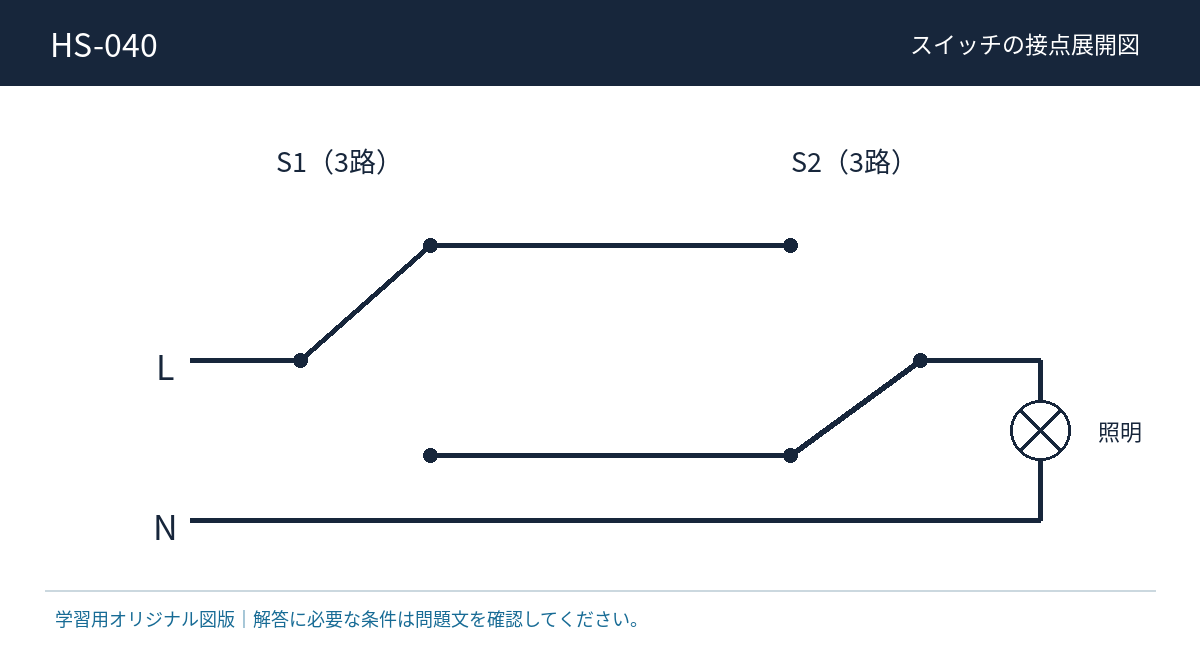

図は3路スイッチ2個の接点を展開した回路図である。Lは非接地側、Nは接地側で、電源は正常、照明は健全とする。図示の接点位置で照明はどうなるか。

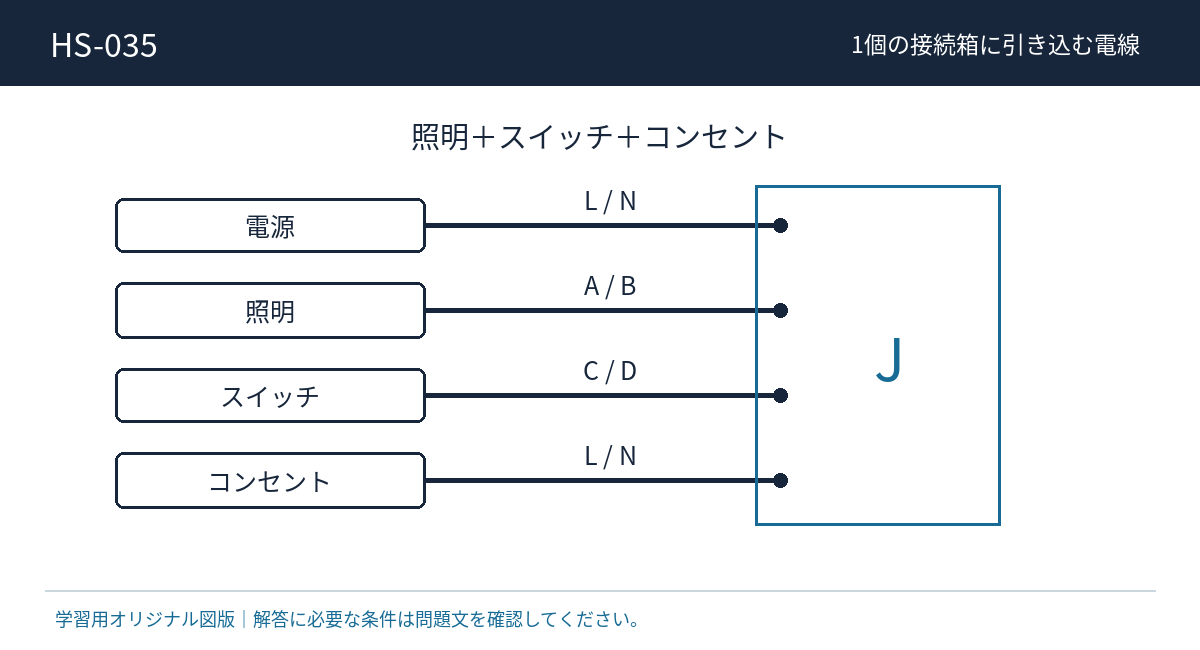

照明1台、単極スイッチ1個、常時通電の100 Vコンセント1個を、同じ接続箱内で結線する。全ての器具・電源から各2本を接続箱へ引き込み、スイッチは非接地側を開閉する。電源Nと同じ接続箇所にまとめる電線の合計本数は。

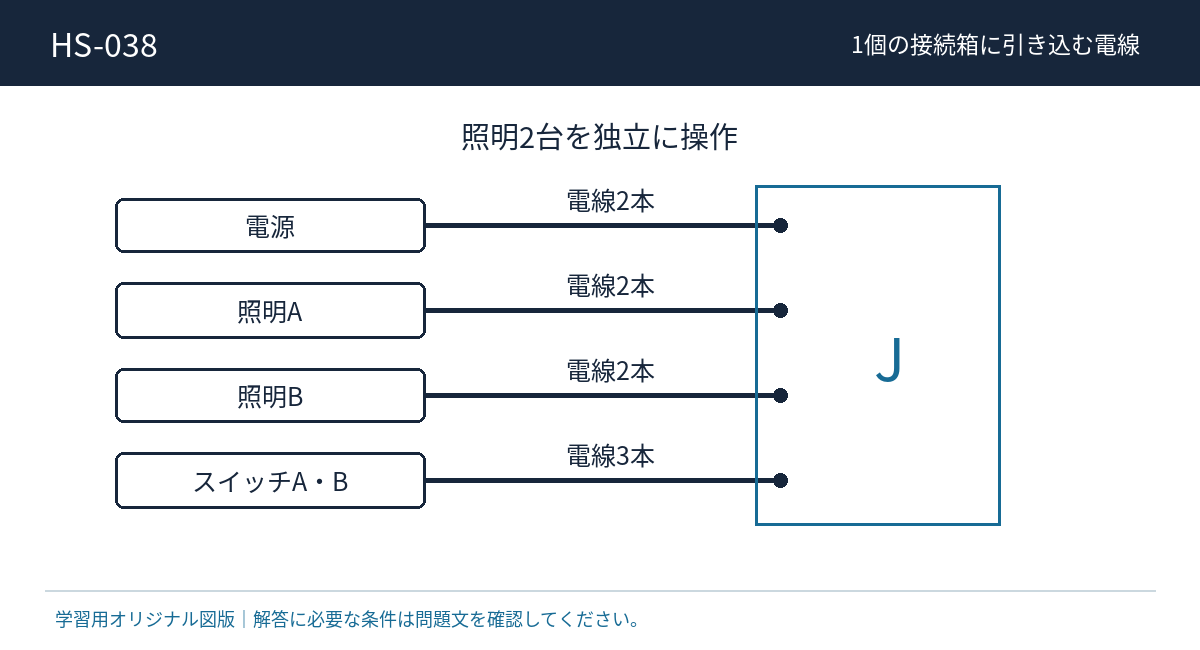

図の電線を1個の接続箱に引き込み、照明A・Bを2個の単極スイッチで独立に点滅させる。スイッチへは共通電源線1本と戻り線2本を送り、接地線はない。接続箱内の、互いに独立した接続箇所はいくつか。

図は接続前の接続箱Jを示す。1は電源の非接地側L、2は接地側N、3・4は1台の照明の両端子、5・6は1個の単極スイッチの両端子につながる電線である。スイッチで非接地側を開閉する。接続箱内で必要となる、互いに独立した接続箇所の数は。

照明1台、単極スイッチ1個、常時通電の100 Vコンセント1個を、同じ接続箱内で結線する。全ての器具・電源から各2本を引き込み、スイッチは非接地側を開閉する。電源Lと同じ接続箇所にまとめる電線の合計本数は。
