【試験重点ポイント：第3回】最大の難関「複線図」はこう書く！技能試験を突破する実践テクニック

エレクトリックライフ編集長 49分 ago 電気工事士 15 Views

全3回の最終回は、筆記試験の重要分野であり、技能試験の合否を100%左右する「複線図（ふくせんず）」の書き方と、実技の攻略法です。

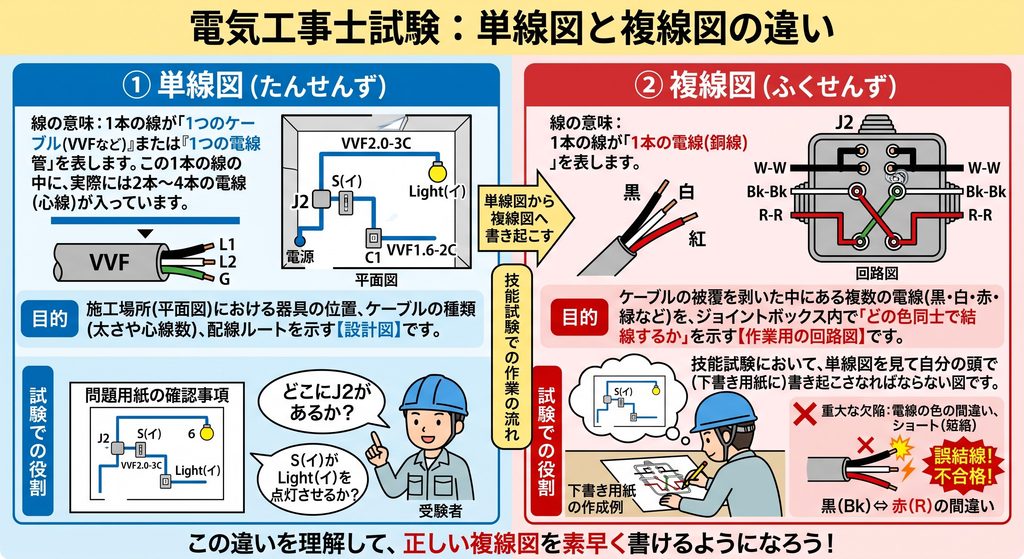

「単線図」と「複線図」の違いは、路線図と線路

試験問題に書かれているのは「単線図」と呼ばれる1本線で書かれた図です。しかし、実際の工事ではこれを「複線図」に頭の中で書き換える必要があります。

① 単線図（たんせんず）とは？

線の意味： 1本の線が「1つのケーブル（VVFなど）」または「1つの電線管」を表します。この1本の線の中に、実際には2本〜4本の電線（心線）が入っています。
目的： 施工場所（平面図）における器具の位置、ケーブルの種類（太さや心線数）、配線ルートを示す「設計図」です。
試験での役割： 問題用紙に記載されている図面です。受験者はこの図から「どこにジョイントボックスがあるか」「どのスイッチがどの照明を点灯させるか（イ、ロ、ハの記号）」を読み取ります。

② 複線図（ふくせんず）とは？

線の意味： 1本の線が「1本の電線（銅線）」を表します。
目的： ケーブルの被覆を剥いた中にある複数の電線（黒・白・赤・緑など）を、ジョイントボックス内で「どの色同士で結線するか」を示す「作業用の回路図」です。
試験での役割： 技能試験において、単線図を見て自分の頭で（下書き用紙に）書き起こさなければならない図です。これが正しく書けないと、電線の色を間違えたり、ショート（短絡）を引き起こす誤結線をしてしまい、一発で「重大な欠陥」として不合格になります。

試験では、この路線図から実際の線路（複線図）を瞬時に自力で書き起こさなければなりません。

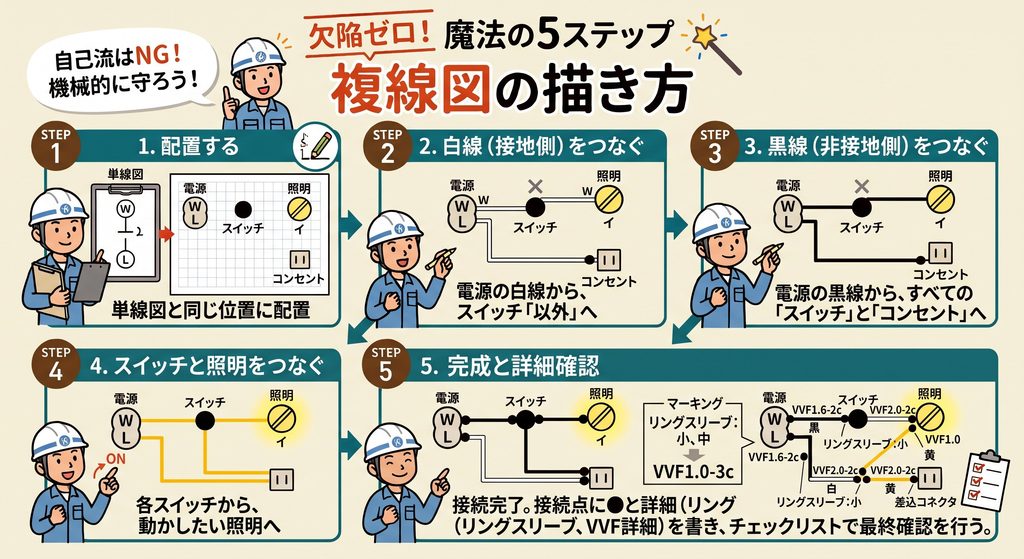

欠陥ゼロ！複線図を正確に書く「魔法の5ステップ」

自己流で線を引くと絶対にミス（重大な欠陥）をします。以下の順序を機械的に守ることが最重要です。

配置する：問題の単線図と同じ位置に、電源・スイッチ・照明などを書き写す。
白線（接地側）をつなぐ：電源の白線から、スイッチ「以外」のすべての器具（照明やコンセント）へつなぐ。照明に「W」の印があれば必ず白を。
黒線（非接地側）をつなぐ：電源の黒線から、すべての「スイッチ」と「コンセント」へつなぐ（照明に直接黒をつなぐと電気がつきっぱなしになるので絶対NG！）。
スイッチと照明をつなぐ：各スイッチから、動かしたい照明へ線を引く。
接続点の印（●）と色を書く：線がつながる部分に明確に●を書き、線の太さや接続方法（リングスリーブ等）を記入する。

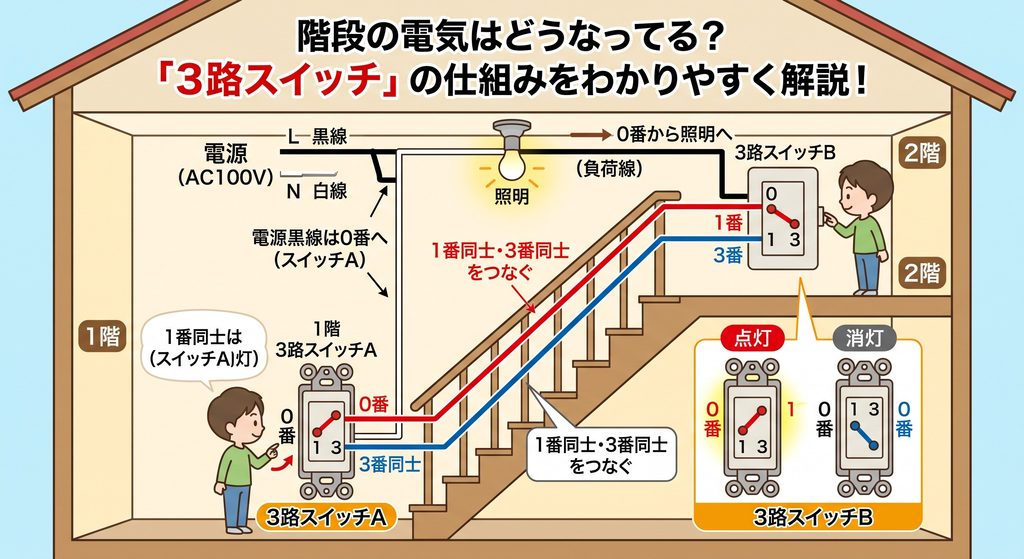

階段の電気はどうなってる？「3路スイッチ」の仕組み

1階でも2階でも電気を点けたり消したりできる階段のスイッチ。これを「3路スイッチ」と呼び、技能試験（候補問題No.6など）で頻出します。

難しそうに見えますが、ルールは簡単です。スイッチの裏にある「0番」「1番」「3番」の端子を使います。

電源の黒線は、片方のスイッチの「0番」へ。
2つのスイッチの「1番同士」「3番同士」を渡り線でつなぐ。
もう片方のスイッチの「0番」から照明へ。これだけで、魔法のように2箇所からオンオフできる回路が完成します。

技能試験本番は「時間との戦い」

実技試験の制限時間はたったの40分です。「複線図に3〜5分、実作業に30分、見直しに5分」という時間配分を体に叩き込む必要があります。

試験センターから事前に公表される13パターンの候補問題すべてについて、動画教材などを活用し、最低2回ずつ時間を計って本番同様の練習を行いましょう。体が勝手に動くレベルになれば、合格はもう目の前です。
