【電工2種】検査方法（問題セット04）

一般用電気工作物の検査方法（問題セット04）

検査の種類や検査の際に用いる測定器などが出題されます。

【基本】一般用電気工作物の検査方法（問題セット04）

一般用電気工作物の検査方法についての問題

KS-061 ～ KS-070までの10問。

1 / 10

カテゴリー: 一般用電気工作物の検査方法

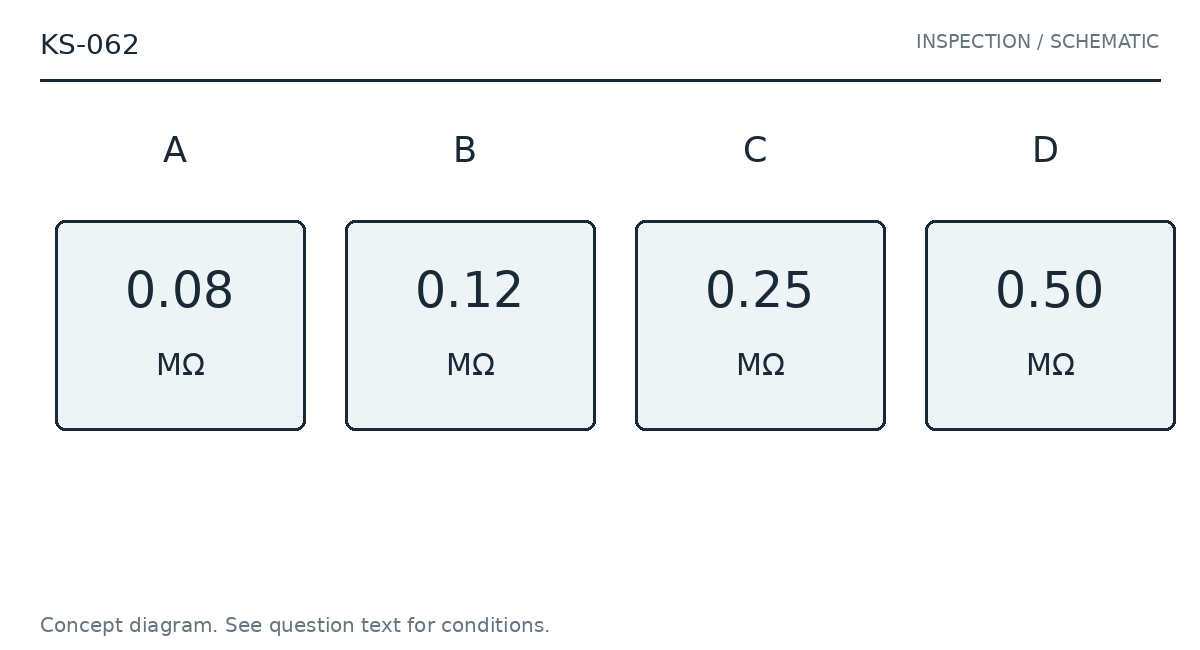

使用電圧100 V、対地電圧100 Vの別々の4回路を正しく測定した結果が図である。省令第58条の表の絶縁抵抗値を満たさない回路は。代替の判定方法は用いない。

2 / 10

カテゴリー: 一般用電気工作物の検査方法

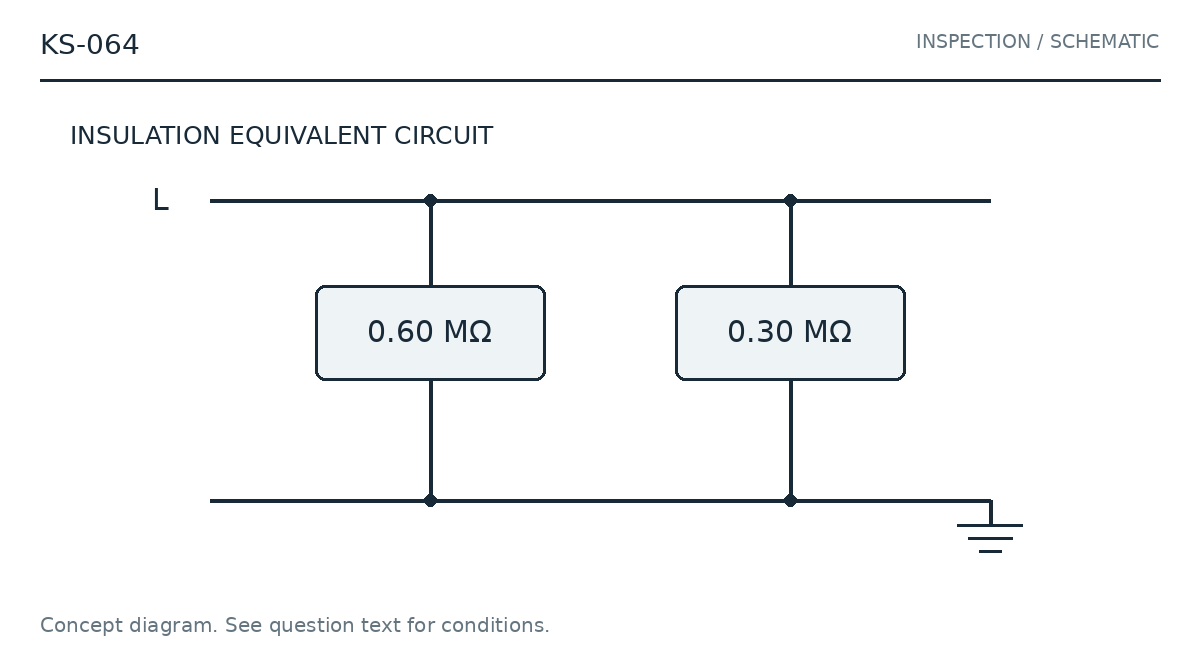

図は、同じ電線Lと大地の間に存在する2つの絶縁漏れ経路を抵抗に置き換えたもの。両経路をまとめて測った絶縁抵抗はいくらか。

3 / 10

カテゴリー: 一般用電気工作物の検査方法

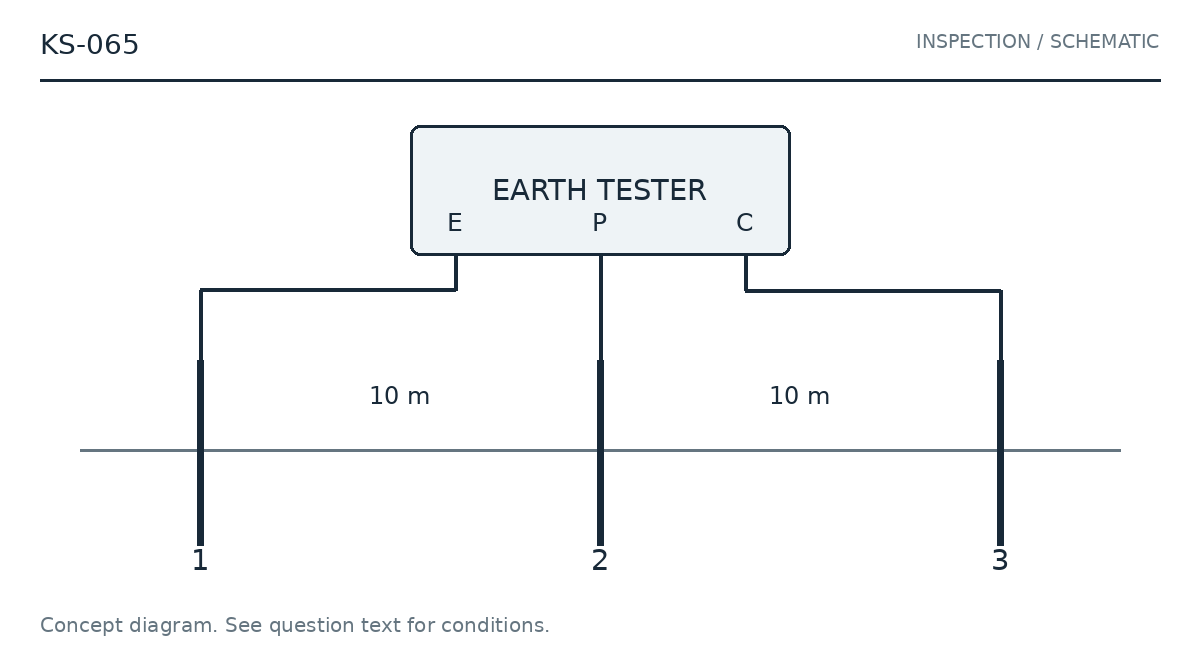

図は3極法の接地抵抗測定の概念図である。電位補助極に相当するものは。数字は地中の各極の番号を示す。

4 / 10

カテゴリー: 一般用電気工作物の検査方法

使用電圧200 V、対地電圧200 Vの別々の4回路の絶縁抵抗が図の値だった。省令第58条の表の絶縁抵抗値を満たす回路は。

5 / 10

カテゴリー: 一般用電気工作物の検査方法

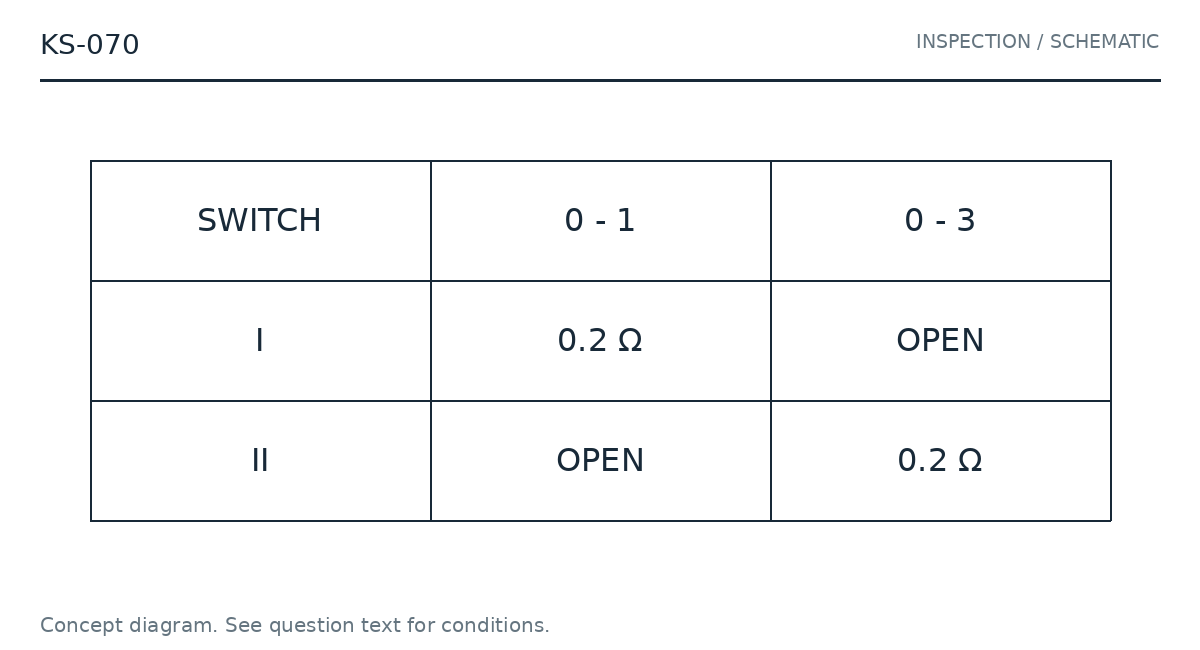

他の回路から切り離した3路スイッチの共通端子0と端子1・3の導通を測った。表のI・IIは2つの切替位置、OPENは開放相当である。この結果から判断できることは。

6 / 10

カテゴリー: 一般用電気工作物の検査方法

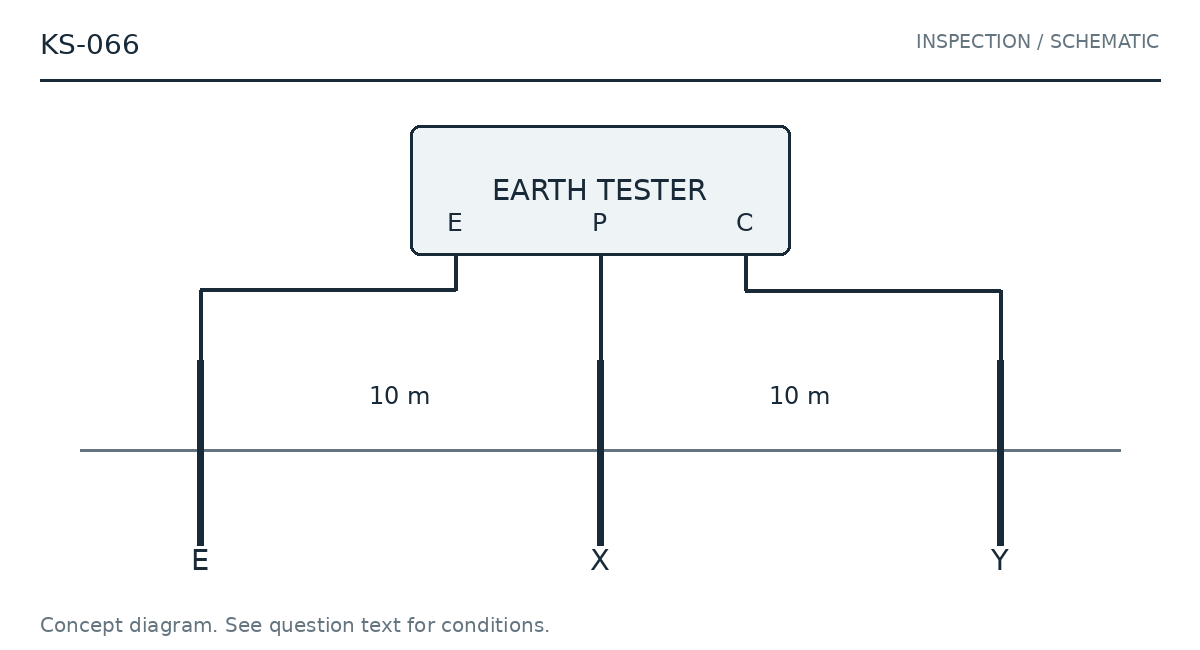

図のEは被測定接地極である。補助極X・Yの役割の組合せとして適切なものは。

7 / 10

カテゴリー: 一般用電気工作物の検査方法

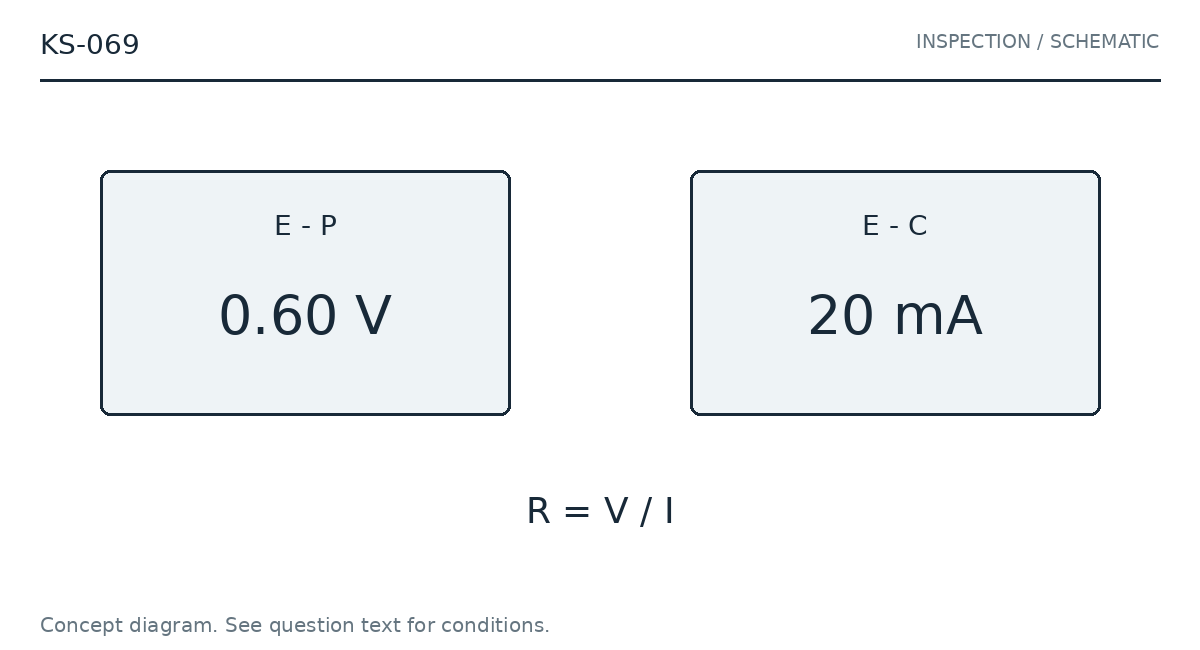

3極法の測定原理を考える。図の左は被測定極Eと電位補助極P間の電圧、右はEと電流補助極C間に流した試験電流である。接地抵抗Rはいくらか。誤差は無視する。

8 / 10

カテゴリー: 一般用電気工作物の検査方法

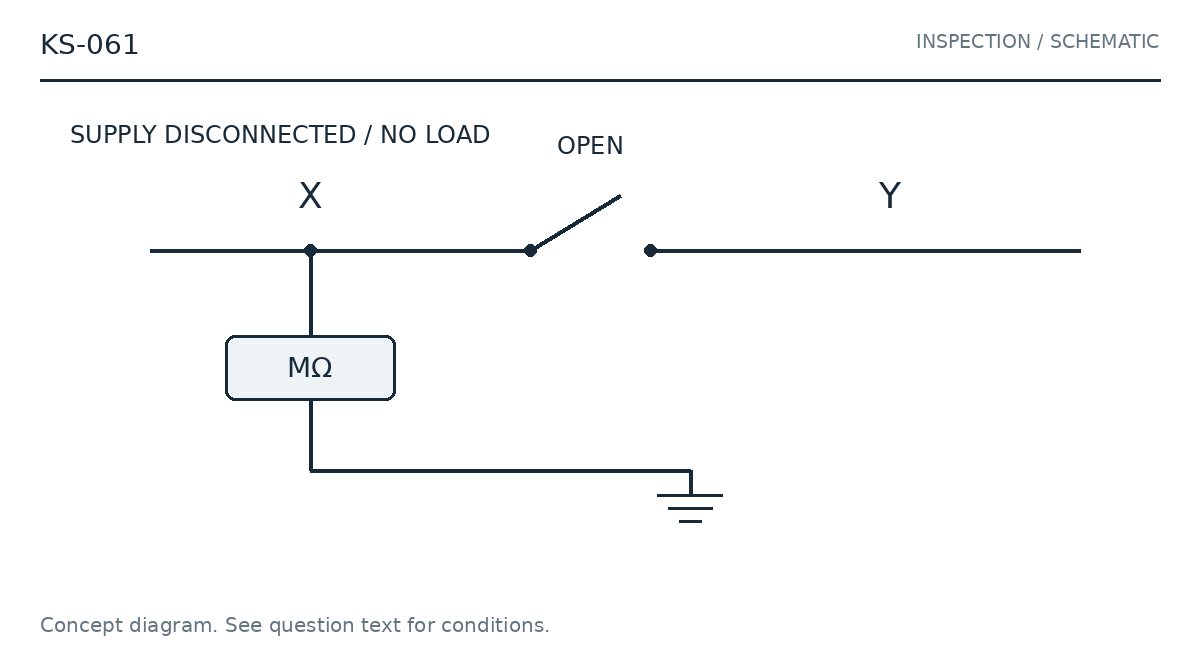

図は1本の配線の対地絶縁測定を示す。電源・負荷は切離し済みで、スイッチはOPEN（開）である。計器はX側に接続している。図のままでは測定に含まれない部分は。

9 / 10

カテゴリー: 一般用電気工作物の検査方法

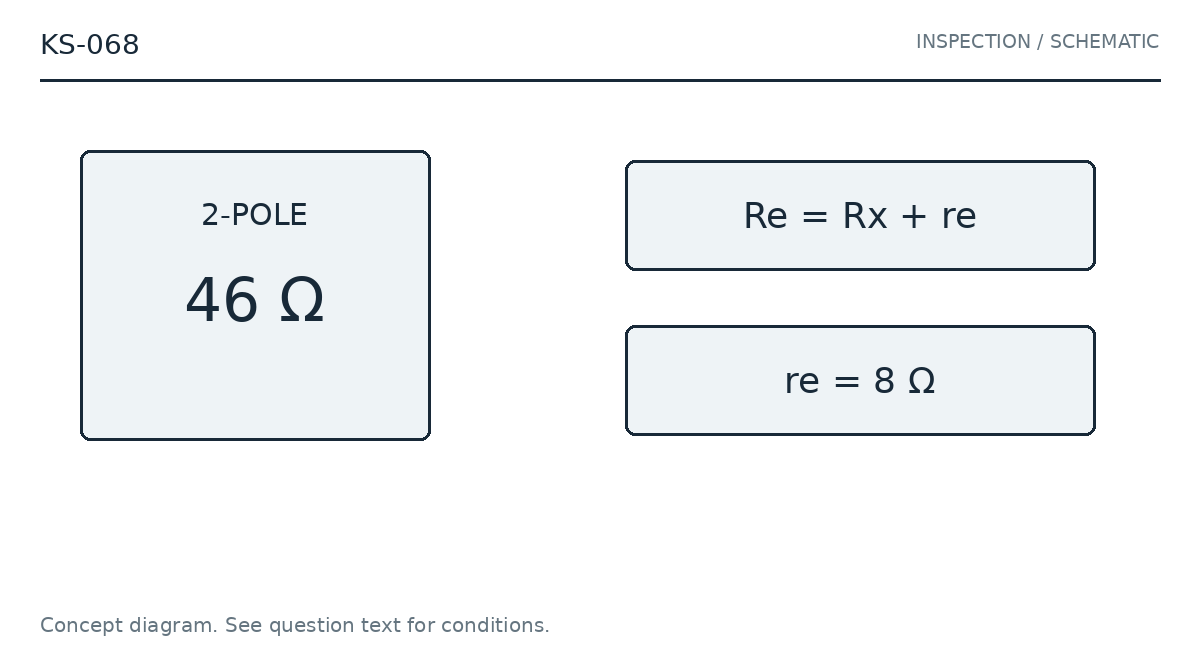

図は接地抵抗の2極法の簡易測定である。Reは表示値、Rxは求める接地抵抗、reは既存の補助接地の抵抗で、Re＝Rx＋reとする。Rxはいくらか。

10 / 10

カテゴリー: 一般用電気工作物の検査方法

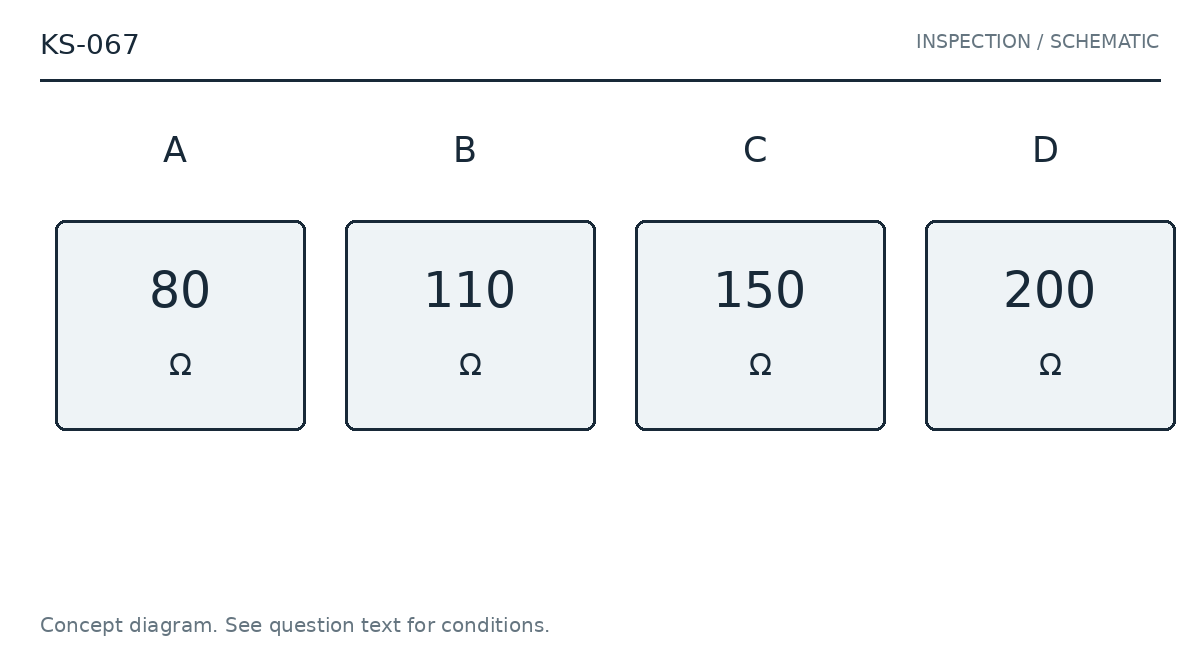

図は4か所のD種接地抵抗の測定結果である。緩和条件を適用しない原則の抵抗値を満たすものは。

あなたのスコアは

平均スコアは 0%

0%

一般用電気工作物の検査方法

【基本】：問題セット01　問題セット02　問題セット03　問題セット04

【基本総合】電気理論の基礎全問題集（全範囲より20問出題）

電気工事士クイズ一覧に戻る
