【電工2種】検査方法（問題セット03）

一般用電気工作物の検査方法（問題セット03）

検査の種類や検査の際に用いる測定器などが出題されます。

【基本】一般用電気工作物の検査方法（問題セット03）

一般用電気工作物の検査方法についての問題

KS-041 ～ KS-060までの20問。

1 / 20

カテゴリー: 一般用電気工作物の検査方法

単相2線式回路から大地へ流れる漏れ電流を、零相測定で調べる。漏れ電流用クランプ計で挟むものは。

2 / 20

カテゴリー: 一般用電気工作物の検査方法

図のRは負荷、丸内のVは電圧計、丸内の波線は交流電源である。負荷Rの両端電圧を測る接続として適切なものは。

3 / 20

カテゴリー: 一般用電気工作物の検査方法

単独の接地極で、ほかの接地極を通る測定電流のループが存在しない。一般的な単クランプ式接地抵抗計での測定について適切なものは。

4 / 20

カテゴリー: 一般用電気工作物の検査方法

接地抵抗の簡易測定で、表示値Re＝Rx＋reとする。表示値が38 Ω、既存の補助接地の抵抗reが6 Ωなら、被測定接地抵抗Rxは。

5 / 20

カテゴリー: 一般用電気工作物の検査方法

交流電源につながる負荷の両端電圧を回路計で測る。適切な設定・接続は。

6 / 20

カテゴリー: 一般用電気工作物の検査方法

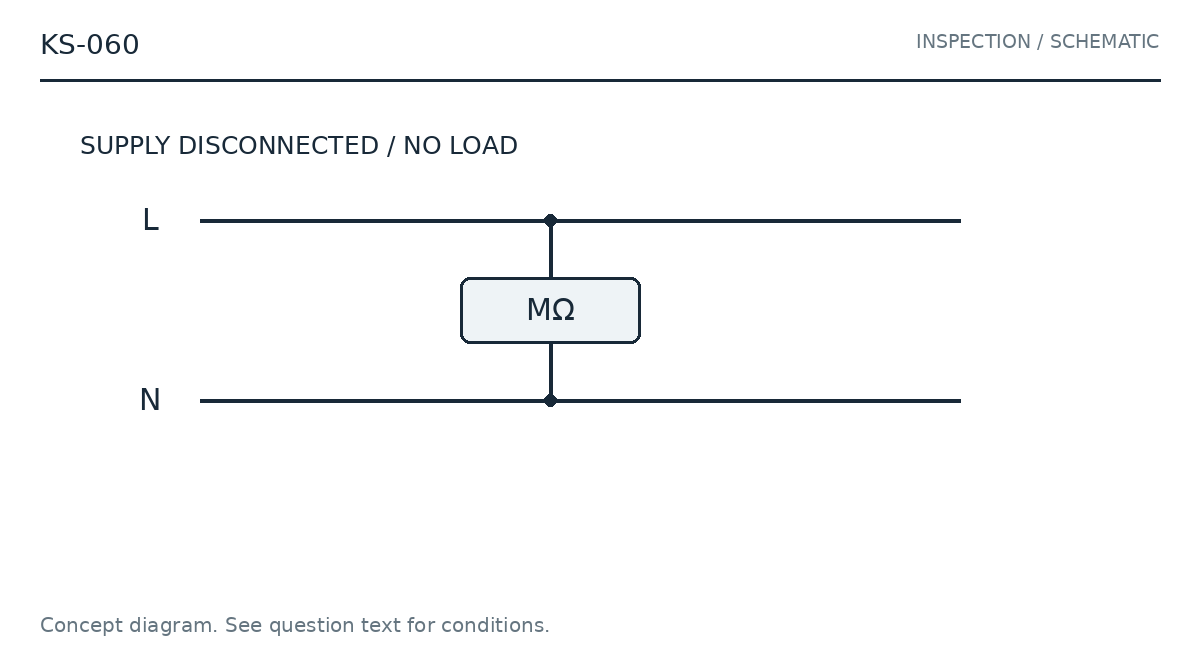

図のMΩは絶縁抵抗計である。電源・負荷を切り離し、無電圧を確認した2本の電線に、図のように計器を接続した。測定対象は。

7 / 20

カテゴリー: 一般用電気工作物の検査方法

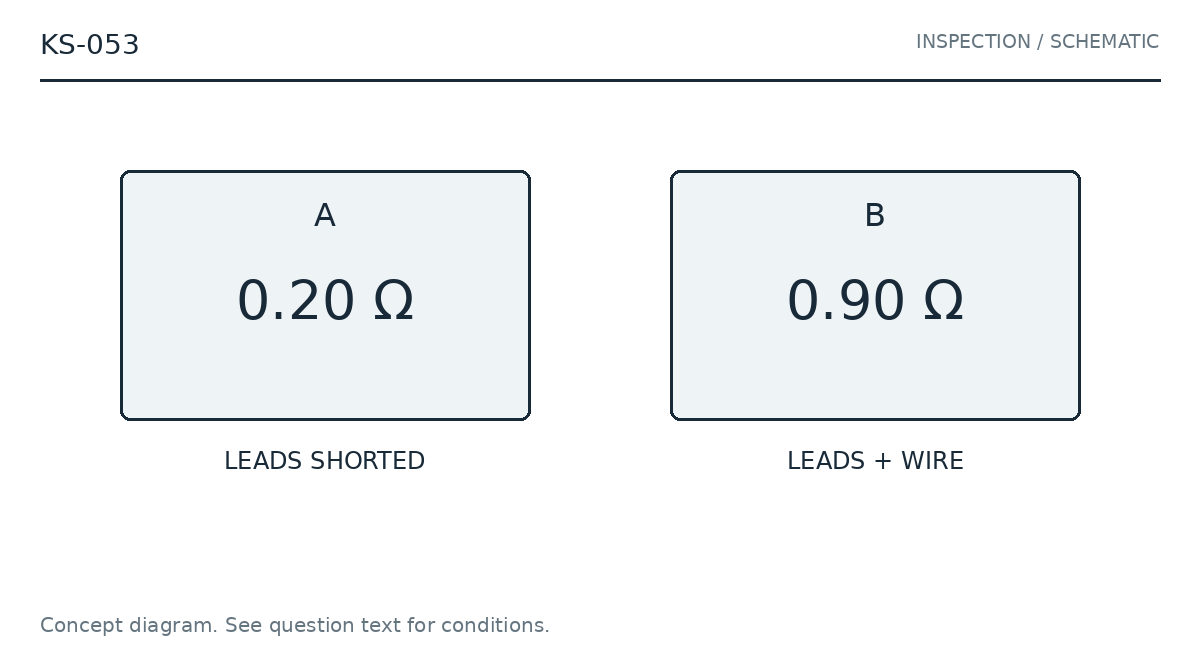

図のAは測定リードだけを短絡した指示、Bは同じリードで対象電線を測った指示である。リード抵抗を差し引いた電線の抵抗は。接触などの追加誤差は無視する。

8 / 20

カテゴリー: 一般用電気工作物の検査方法

図の電圧計は0〜100の等間隔目盛で、250 Vレンジを使用している。指針から読み取る電圧は。

9 / 20

カテゴリー: 一般用電気工作物の検査方法

図は単相2線式のL・Nと、別の保護接地線PEである。青い輪A〜Dはクランプ位置の候補を示す。負荷電流を測る位置は。

10 / 20

カテゴリー: 一般用電気工作物の検査方法

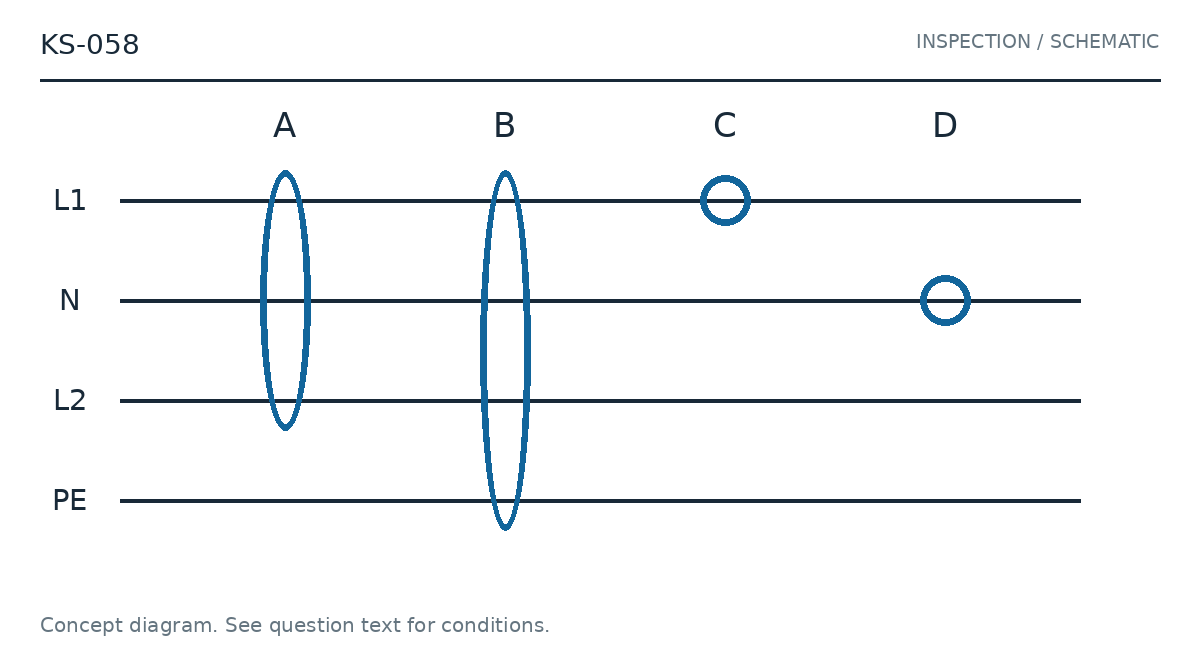

図は単相3線式の外線L1・L2、中性線N、保護接地線PEである。零相漏れ電流を測るクランプ位置として適切なものは。

11 / 20

カテゴリー: 一般用電気工作物の検査方法

漏電遮断器の動作時間を数値で測定するために適した計器は。

12 / 20

カテゴリー: 一般用電気工作物の検査方法

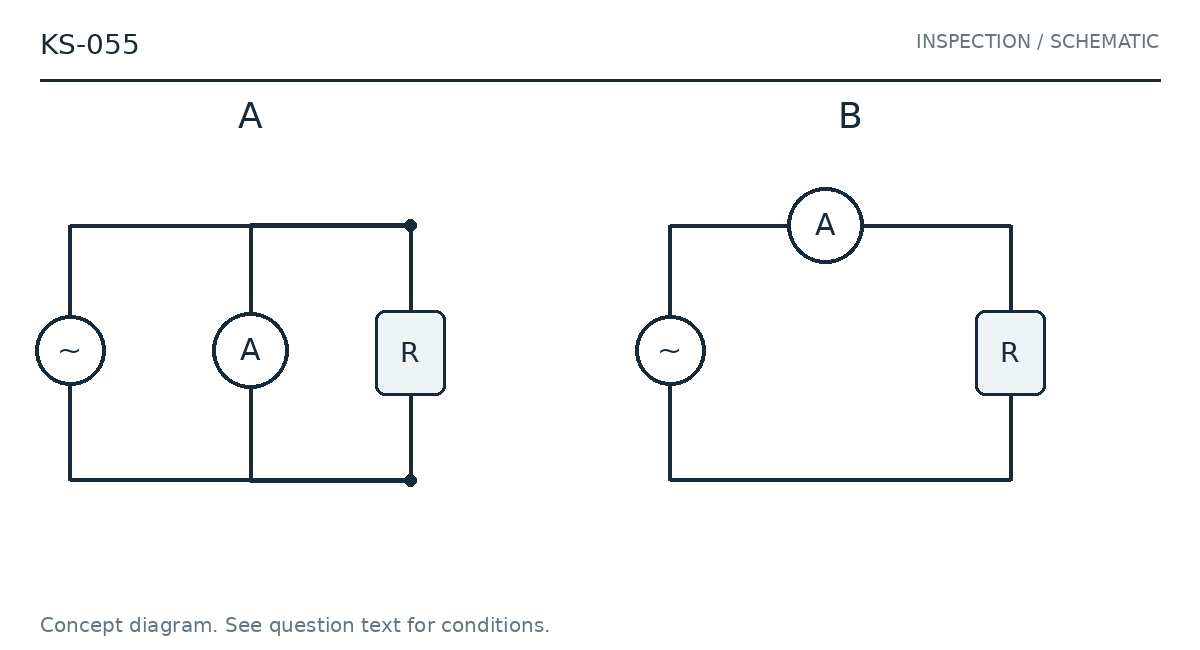

図のRは負荷、丸内のAは電流計、丸内の波線は交流電源である。負荷電流を測る接続として適切なものは。

13 / 20

カテゴリー: 一般用電気工作物の検査方法

単相2線式回路の負荷電流を、クランプ式電流計で測る。クランプする対象は。

14 / 20

カテゴリー: 一般用電気工作物の検査方法

マルチメータの電流測定端子を使い、電源の両端へ直接接続してはいけない主な理由は。

15 / 20

カテゴリー: 一般用電気工作物の検査方法

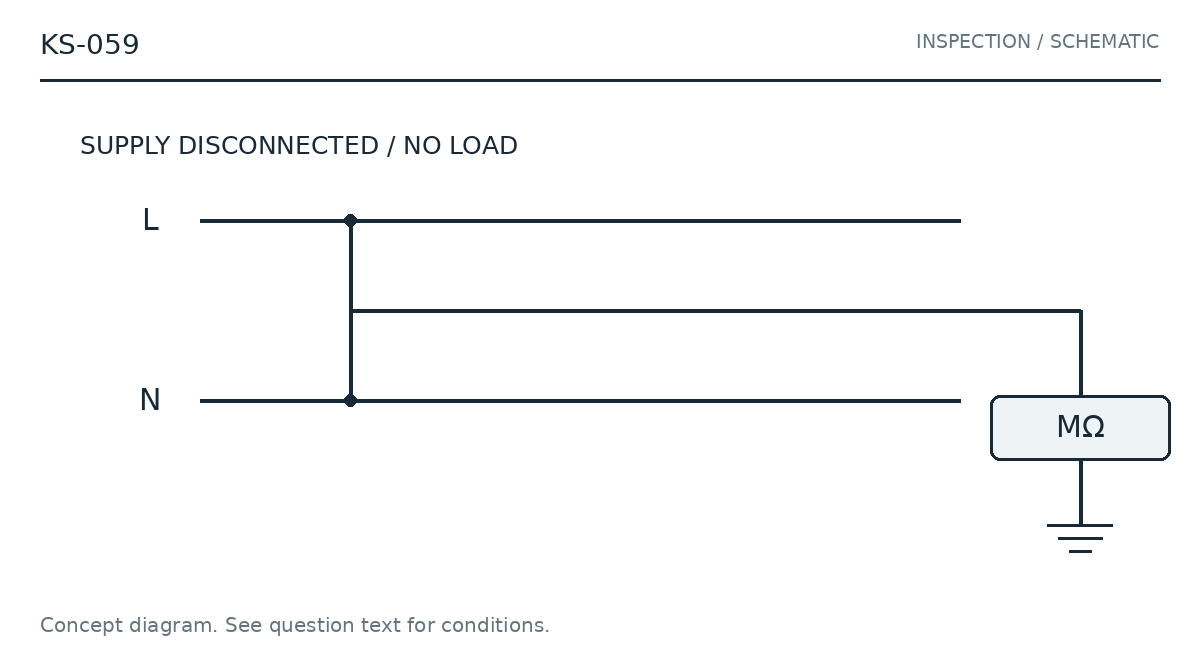

図のMΩは絶縁抵抗計、下の接地記号は大地側を示す。電源と負荷は切り離し、無電圧を確認済みである。L・Nを結んで図のように測る対象は。

16 / 20

カテゴリー: 一般用電気工作物の検査方法

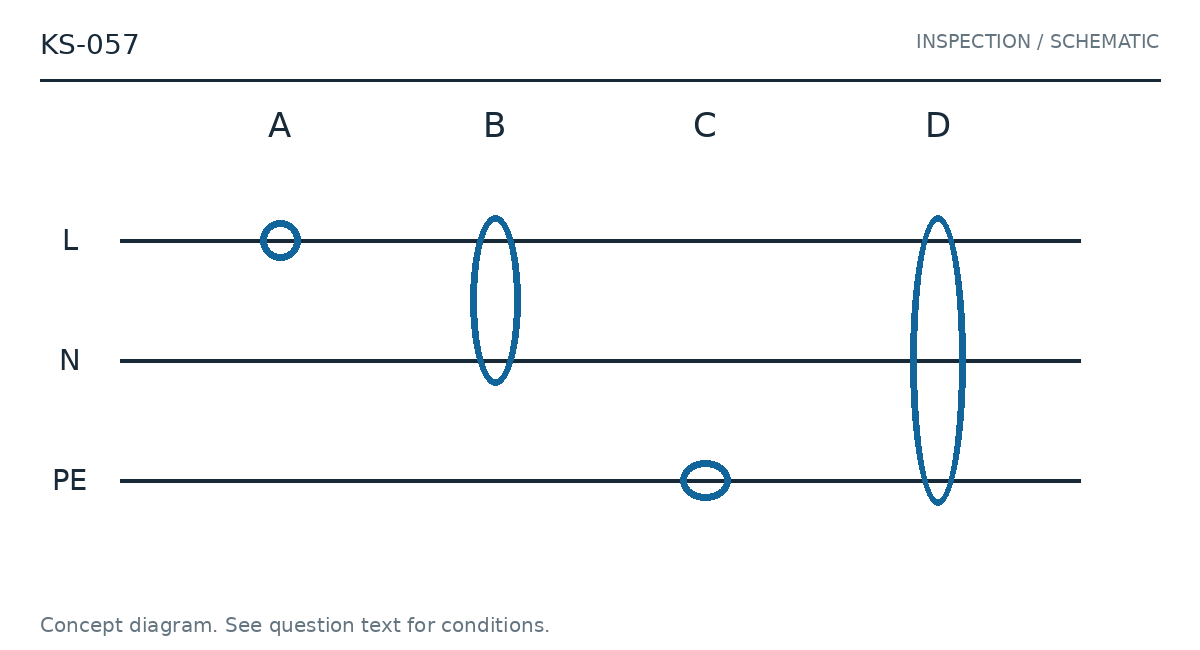

図のL・Nは単相2線式の電源線、PEは保護接地線である。漏れ電流用クランプ計で、電源線の電流差を測る零相測定の位置は。

17 / 20

カテゴリー: 一般用電気工作物の検査方法

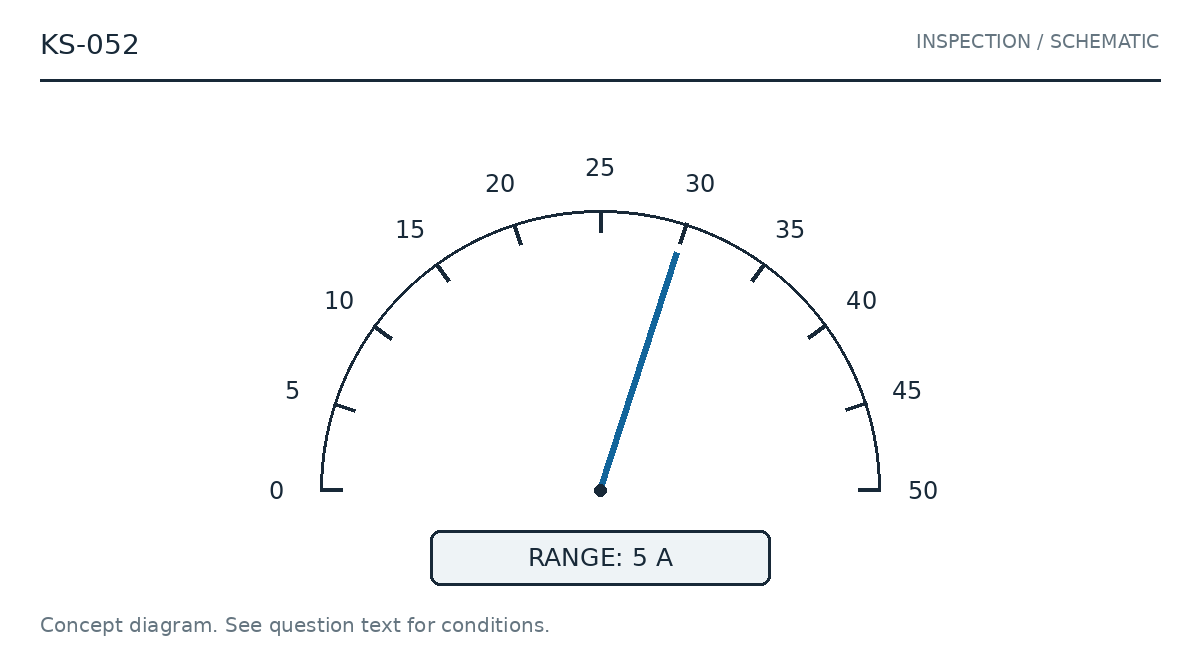

図の電流計は0〜50の等間隔目盛で、5 Aレンジを使用している。電流は。

18 / 20

カテゴリー: 一般用電気工作物の検査方法

三相電源の相順を確認するために使用する計器は。

19 / 20

カテゴリー: 一般用電気工作物の検査方法

アナログ電圧計で、0～100の目盛を読み、指針が40を示した。選択レンジが250 Vであるときの測定電圧は。

20 / 20

カテゴリー: 一般用電気工作物の検査方法

単相3線式回路の零相漏れ電流を測る場合、漏れ電流用クランプ計で挟む電源線の組合せは。
